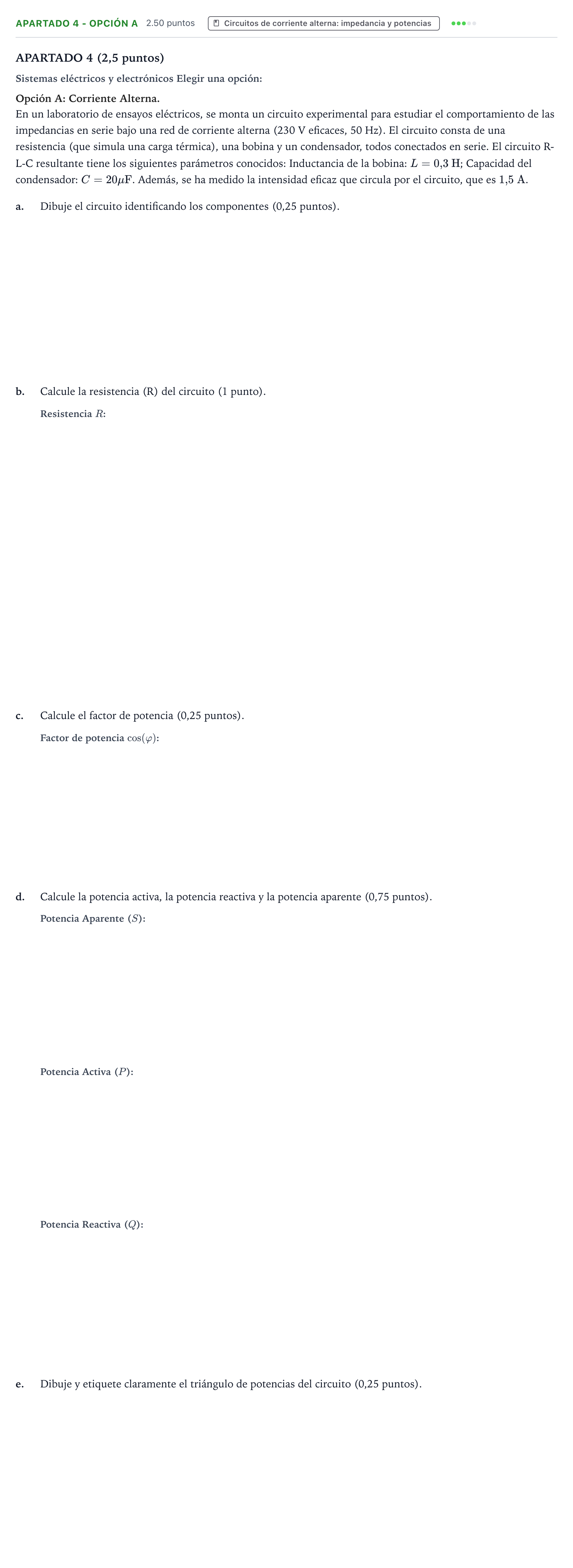

Apartado 4 - Opción A · Tecnología e Ingeniería II PAU Aragón Extraordinaria 2026

APARTADO 4 (2,5 puntos)

Sistemas eléctricos y electrónicos Elegir una opción:

Opción A: Corriente Alterna.

En un laboratorio de ensayos eléctricos, se monta un circuito experimental para estudiar el comportamiento de las impedancias en serie bajo una red de corriente alterna (230 V eficaces, 50 Hz). El circuito consta de una resistencia (que simula una carga térmica), una bobina y un condensador, todos conectados en serie. El circuito R-L-C resultante tiene los siguientes parámetros conocidos: Inductancia de la bobina: $L = 0{,}3\text{ H}$; Capacidad del condensador: $C = 20\ \mu\text{F}$. Además, se ha medido la intensidad eficaz que circula por el circuito, que es $1{,}5\text{ A}$.

a.

Dibuje el circuito identificando los componentes (0,25 puntos).

b.

Calcule la resistencia (R) del circuito (1 punto).

c.

Calcule el factor de potencia (0,25 puntos).

d.

Calcule la potencia activa, la potencia reactiva y la potencia aparente (0,75 puntos).

e.

Dibuje y etiquete claramente el triángulo de potencias del circuito (0,25 puntos).
