Opción 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Extraordinaria 2026
Tema: Croquis acotado: vistas diédricas, cortes y desarrollos · Del examen Extraordinaria (2026)
Enunciado

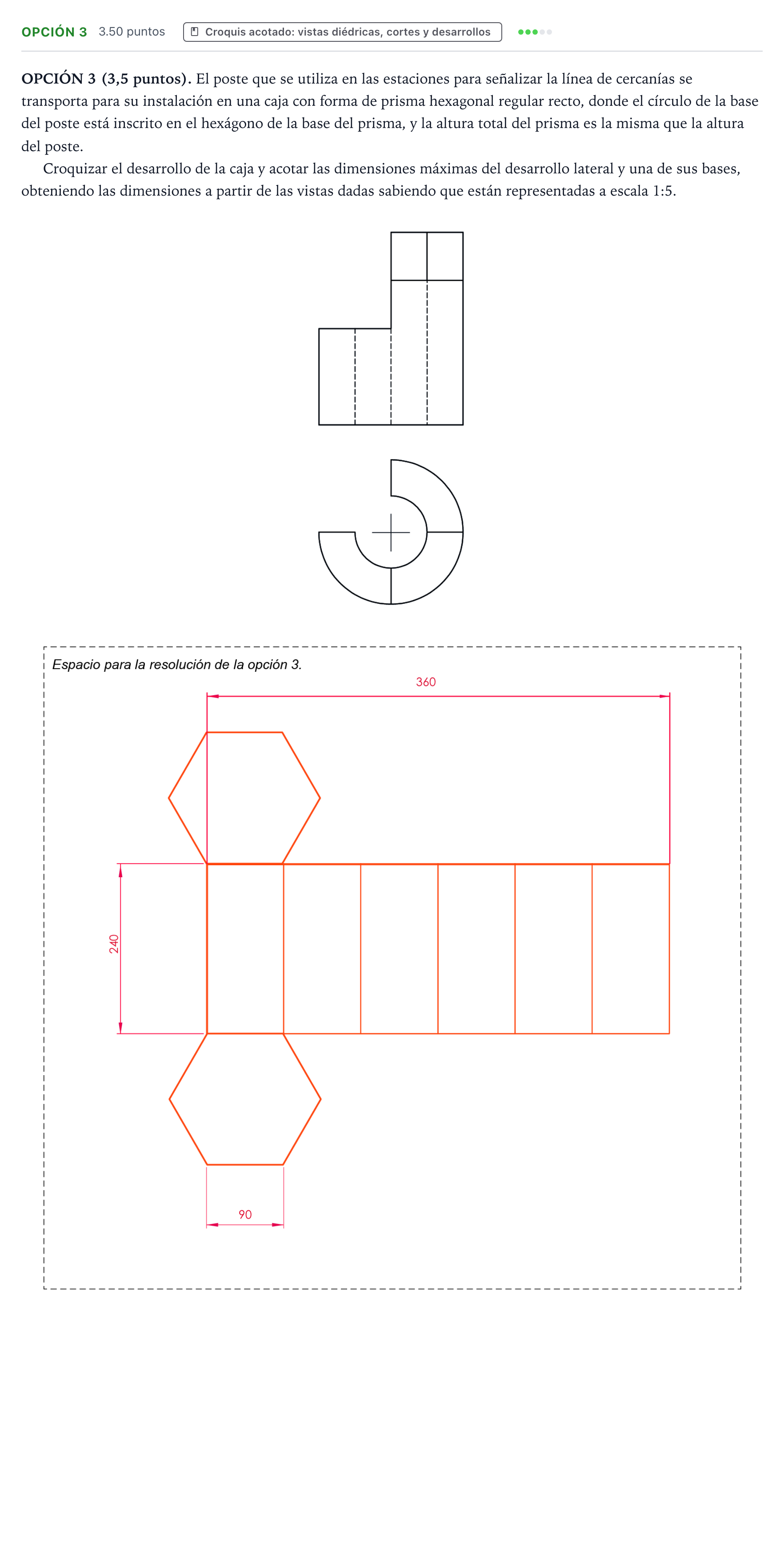

OPCIÓN 3 (3,5 puntos). El poste que se utiliza en las estaciones para señalizar la línea de cercanías se transporta para su instalación en una caja con forma de prisma hexagonal regular recto, donde el círculo de la base del poste está inscrito en el hexágono de la base del prisma, y la altura total del prisma es la misma que la altura del poste.
Croquizar el desarrollo de la caja y acotar las dimensiones máximas del desarrollo lateral y una de sus bases, obteniendo las dimensiones a partir de las vistas dadas sabiendo que están representadas a escala 1:5.
Solución
Según los criterios oficiales de corrección
Croquizar el desarrollo de la caja y acotar las dimensiones máximas del desarrollo lateral y una de sus bases, obteniendo las dimensiones a partir de las vistas dadas sabiendo que están representadas a escala 1:5.
Solución: Croquis del desarrollo del prisma hexagonal recto compuesto por un rectángulo de desarrollo lateral (altura 240 mm y anchura total 360 mm, dividido en 6 caras de 60 mm de ancho) y dos bases hexagonales regulares adosadas de lado 90 mm, correctamente acotadas con 360, 240 y 90.
