Opción 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Ordinaria 2025
Tema: Croquis acotado: vistas diédricas, cortes y desarrollos · Del examen Ordinaria (2025)
Enunciado

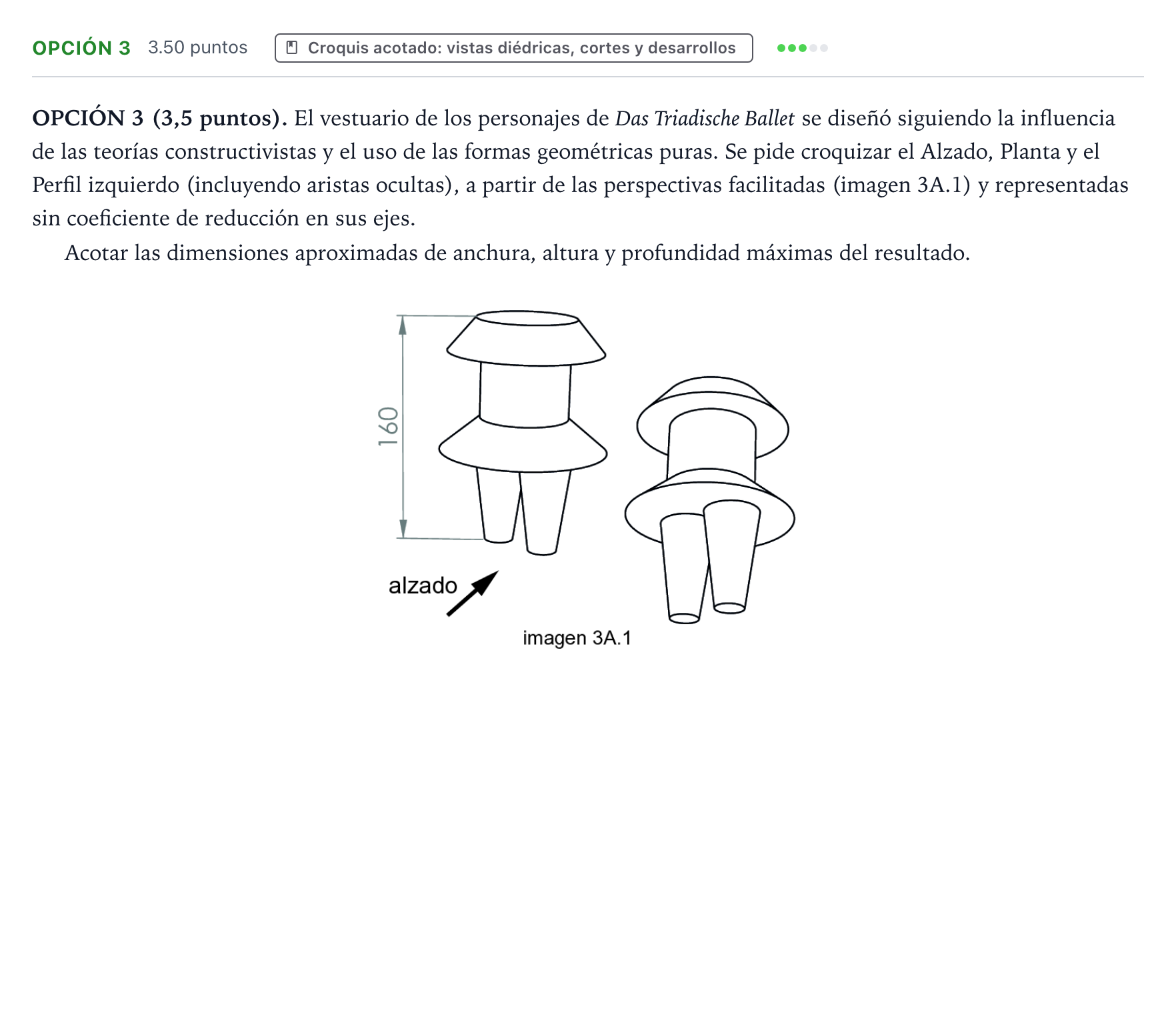

OPCIÓN 3 (3,5 puntos). El vestuario de los personajes de Das Triadische Ballet se diseñó siguiendo la influencia de las teorías constructivistas y el uso de las formas geométricas puras. Se pide croquizar el Alzado, Planta y el Perfil izquierdo (incluyendo aristas ocultas), a partir de las perspectivas facilitadas (imagen 3A.1) y representadas sin coeficiente de reducción en sus ejes.
Acotar las dimensiones aproximadas de anchura, altura y profundidad máximas del resultado.
Solución
Según los criterios oficiales de corrección
Croquizar el Alzado, Planta y Perfil izquierdo (incluyendo aristas ocultas) y acotar las dimensiones máximas.
Solución: Croquis normalizado a mano alzada de las tres vistas y acotación: - Adecuada selección y representación de las vistas: Proporciones según acotación y representación de Alzado, Planta y Perfil izquierdo con aristas ocultas (1,5 puntos: 0,50 por vista). - Correcta acotación de los elementos seleccionados a escala 1:1: Dimensiones máximas aproximadas (anchura y profundidad diámetro , y altura total ) (1 punto: 0,50 por cada cota correcta; -0,5 si no está a escala 1:1). - Representación de ejes y centros de circunferencias con tipo de línea adecuado (trazo y punto fina) (0,50 puntos). - Adecuación del procedimiento: Limpieza y claridad en los trazados, y correspondencia diédrica correcta entre vistas (0,50 puntos).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
