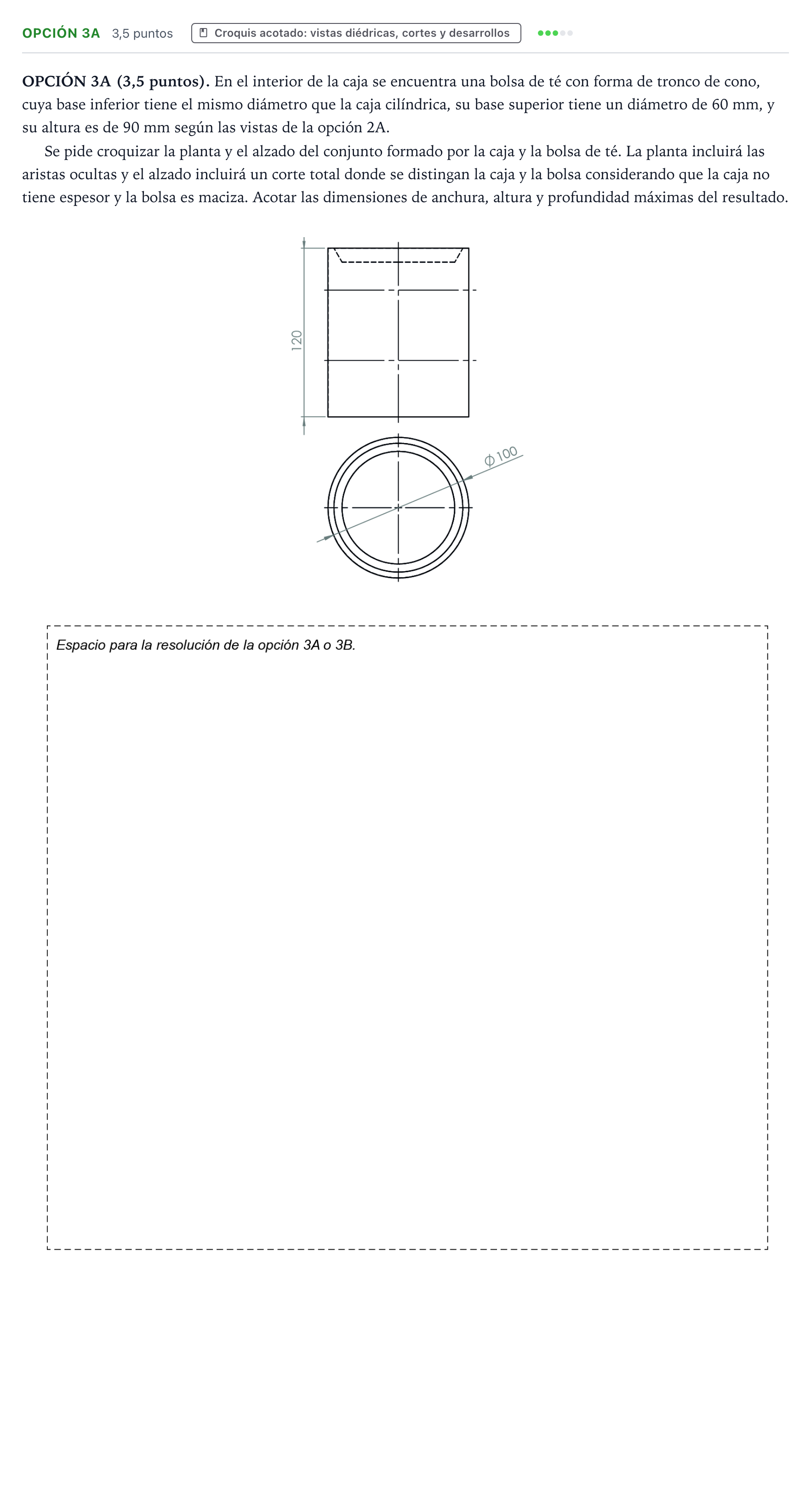

Opción 3A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Ordinaria 2024

Se pide croquizar la planta y el alzado del conjunto formado por la caja y la bolsa de té. La planta incluirá las aristas ocultas y el alzado incluirá un corte total donde se distingan la caja y la bolsa considerando que la caja no tiene espesor y la bolsa es maciza. Acotar las dimensiones de anchura, altura y profundidad máximas del resultado.

Solución: Croquis del conjunto acotado: - Planta: Circunferencias concéntricas correspondientes a la caja cilíndrica y base inferior ($\varnothing 100$) y a la base superior de la bolsa tronco-cónica ($\varnothing 60$). Se representan las aristas vistas y las aristas ocultas según corresponda. - Alzado con corte total: Rectángulo exterior de la caja ($\varnothing 100 \times 120$) y sección trapecial del tronco de cono interior (base inferior $\varnothing 100$, base superior $\varnothing 60$ a cota 90 mm de altura). Se raya el área cortada del sólido macizo (bolsa de té). - Acotación: Cotas máximas de anchura y profundidad ($\varnothing 100$) y altura ($120$).
