Opción 3B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Ordinaria 2024
Tema: Croquis acotado: vistas diédricas, cortes y desarrollos · Del examen Ordinaria (2024)
Enunciado

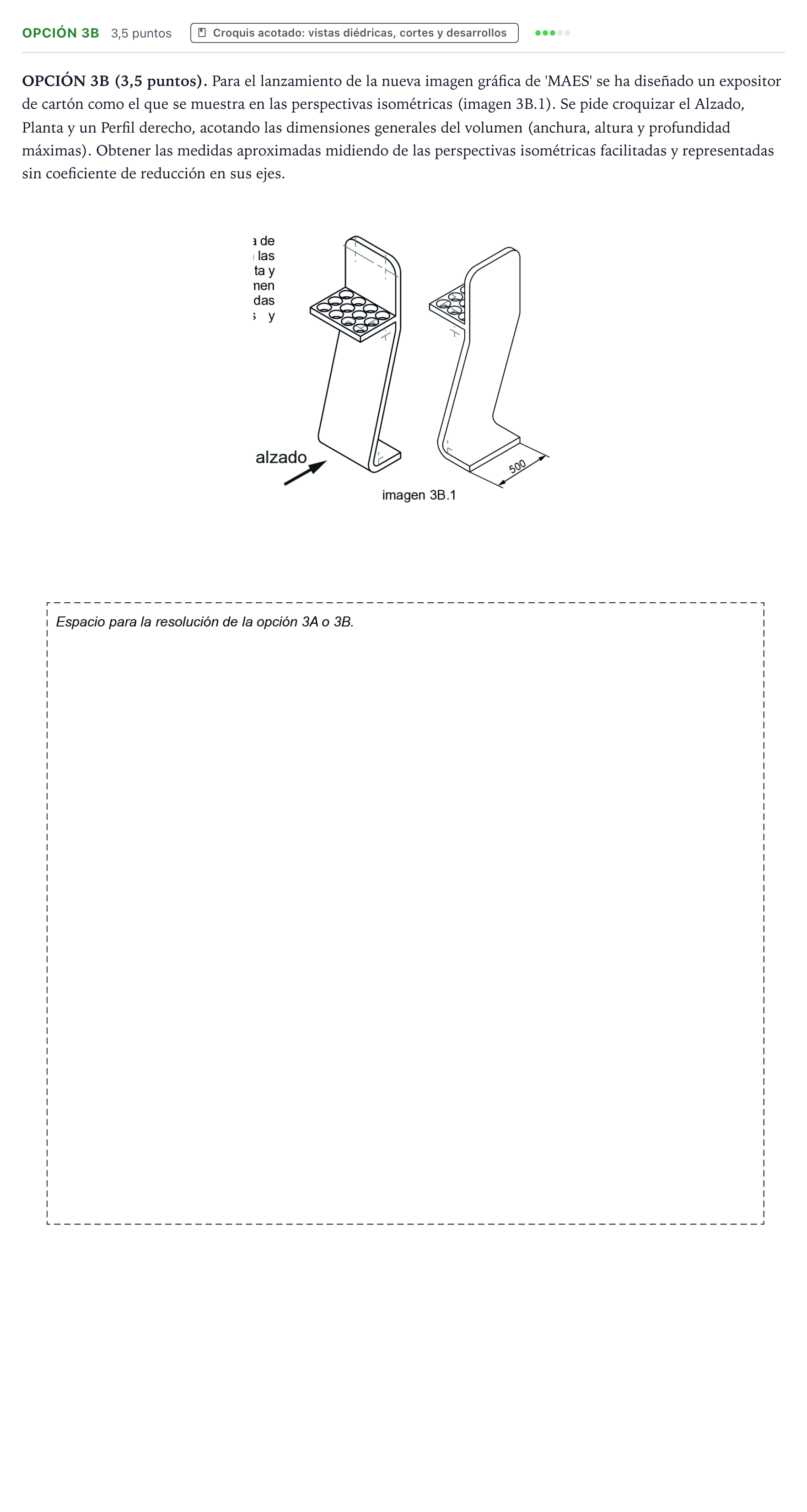

OPCIÓN 3B (3,5 puntos). Para el lanzamiento de la nueva imagen gráfica de 'MAES' se ha diseñado un expositor de cartón como el que se muestra en las perspectivas isométricas (imagen 3B.1). Se pide croquizar el Alzado, Planta y un Perfil derecho, acotando las dimensiones generales del volumen (anchura, altura y profundidad máximas). Obtener las medidas aproximadas midiendo de las perspectivas isométricas facilitadas y representadas sin coeficiente de reducción en sus ejes.
Solución
Según los criterios oficiales de corrección
Se pide croquizar el Alzado, Planta y un Perfil derecho, acotando las dimensiones generales del volumen (anchura, altura y profundidad máximas).
Solución: Croquis normalizado con las tres vistas principales dispuestas en sistema europeo: - Alzado (según la flecha indicada en la imagen 3B.1), Planta (debajo del alzado) y Perfil derecho (situado a la izquierda del alzado). - Representación proporcionada y correcta de todas las aristas vistas y elementos curvos del expositor (balda perforada, base y respaldo inclinado). - Acotación de las cotas máximas del volumen general con valores aproximados obtenidos de la perspectiva sin coeficiente de reducción: * Anchura máxima: * Altura máxima: aprox. * Profundidad máxima: aprox.
