Opción 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Ordinaria 2026

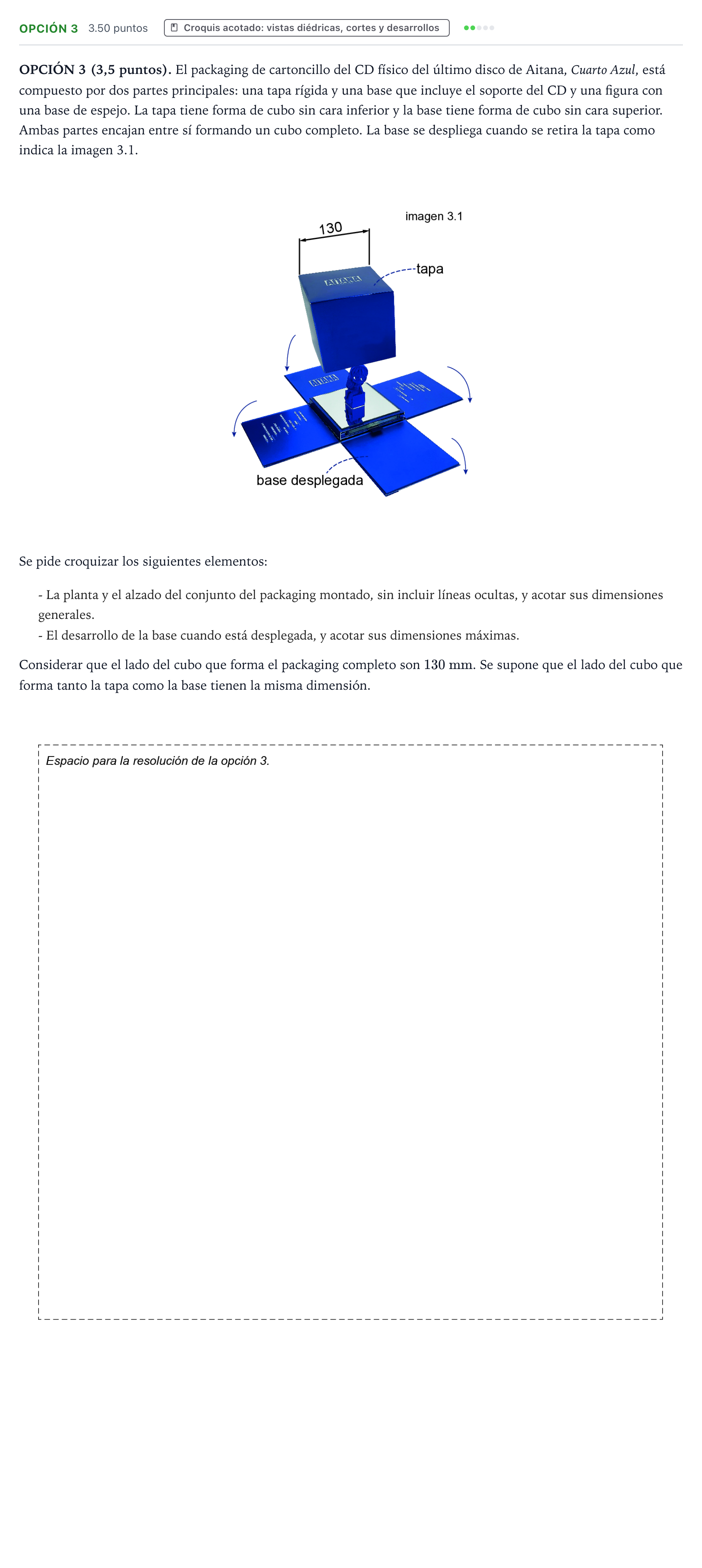

OPCIÓN 3 (3,5 puntos). El packaging de cartoncillo del CD físico del último disco de Aitana, Cuarto Azul, está compuesto por dos partes principales: una tapa rígida y una base que incluye el soporte del CD y una figura con una base de espejo. La tapa tiene forma de cubo sin cara inferior y la base tiene forma de cubo sin cara superior. Ambas partes encajan entre sí formando un cubo completo. La base se despliega cuando se retira la tapa como indica la imagen 3.1.

Se pide croquizar los siguientes elementos:

- La planta y el alzado del conjunto del packaging montado, sin incluir líneas ocultas, y acotar sus dimensiones generales.

- El desarrollo de la base cuando está desplegada, y acotar sus dimensiones máximas.

Considerar que el lado del cubo que forma el packaging completo son $130\text{ mm}$. Se supone que el lado del cubo que forma tanto la tapa como la base tienen la misma dimensión.
