Opción 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Extraordinaria 2025
Tema: Croquis acotado: vistas diédricas, cortes y desarrollos · Del examen Extraordinaria (2025)
Enunciado

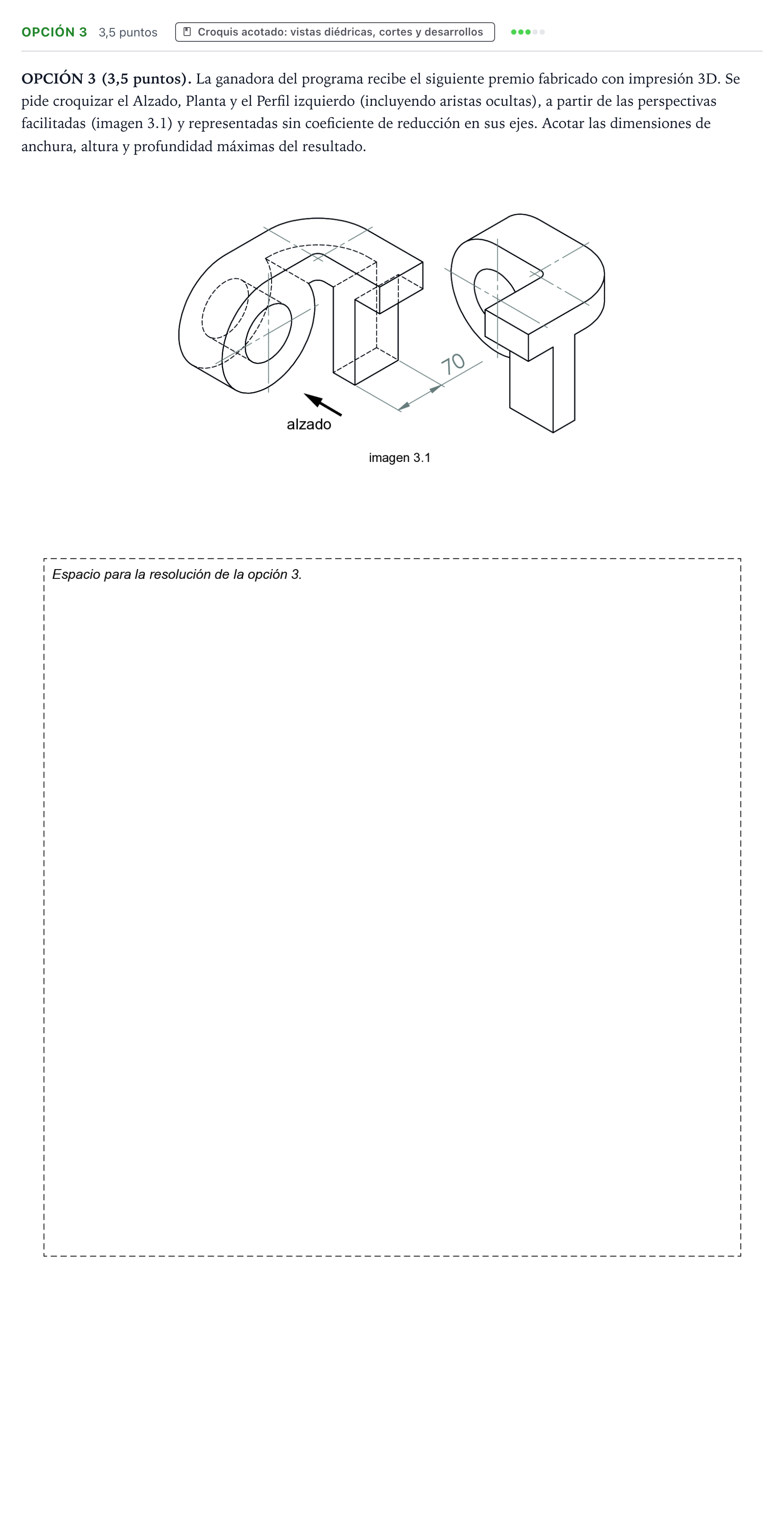

OPCIÓN 3 (3,5 puntos). La ganadora del programa recibe el siguiente premio fabricado con impresión 3D. Se pide croquizar el Alzado, Planta y el Perfil izquierdo (incluyendo aristas ocultas), a partir de las perspectivas facilitadas (imagen 3.1) y representadas sin coeficiente de reducción en sus ejes. Acotar las dimensiones de anchura, altura y profundidad máximas del resultado.
Solución
Según los criterios oficiales de corrección
Se pide croquizar el Alzado, Planta y el Perfil izquierdo (incluyendo aristas ocultas), a partir de las perspectivas facilitadas (imagen 3.1) y representadas sin coeficiente de reducción en sus ejes. Acotar las dimensiones de anchura, altura y profundidad máximas del resultado.
Solución: Croquis a mano alzada de las tres vistas diédricas normalizadas según el sistema europeo: Alzado (según la flecha), Planta inferiormente y Perfil izquierdo a la derecha del alzado. Inclusión de las aristas vistas y ocultas (discontinuas) de los orificios cilíndricos y las formas en 'T' y 'O' enlazadas. Acotación a escala 1:1 de las tres dimensiones totales máximas aproximadas: Anchura (R75 + 150 = 225 mm aprox.), Altura (157 mm aprox.) y Profundidad (170 mm aprox.).
