Ejercicio 3 - Opción B - Sistemas automáticos · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2 2025

Tema: Sistemas automáticos: álgebra de bloques y lazo cerrado · Del examen Ordinaria Suplente 2 (2025)

Enunciado

EJERCICIO 3 - OPCIÓN B

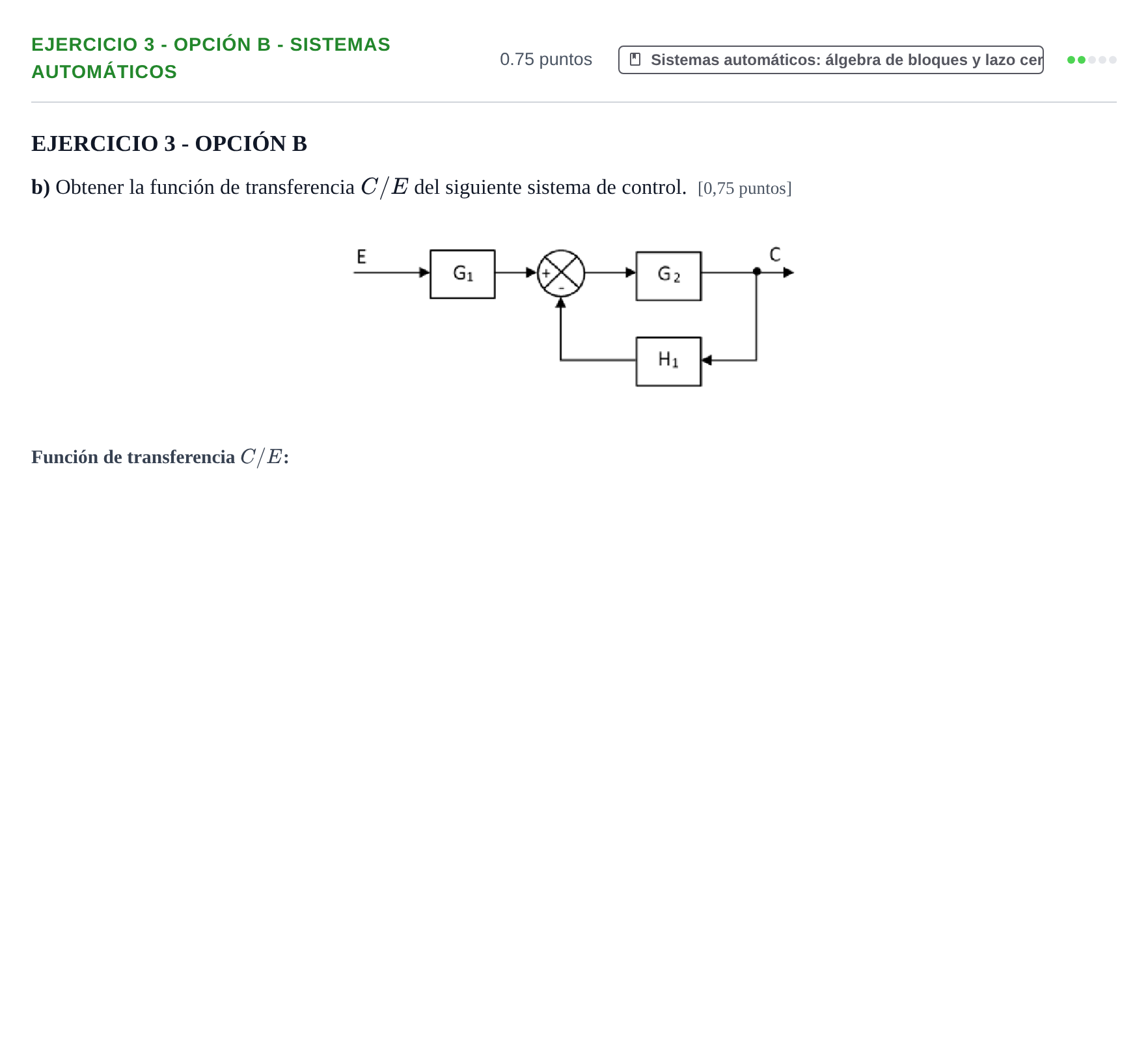

b) Obtener la función de transferencia C/EC/E del siguiente sistema de control. [0,75 puntos]

Enunciado: Ejercicio 3 - Opción B - Sistemas automáticos · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2 2025

Solución

Según los criterios oficiales de corrección

b) Obtener la función de transferencia C/E del siguiente sistema de control.

Solución: CE=G1⋅G21+G2⋅H1\frac{C}{E} = \frac{G_1 \cdot G_2}{1 + G_2 \cdot H_1}

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
