Enunciado

EJERCICIO 3

EJERCICIO 3. OPCIÓN B

b)

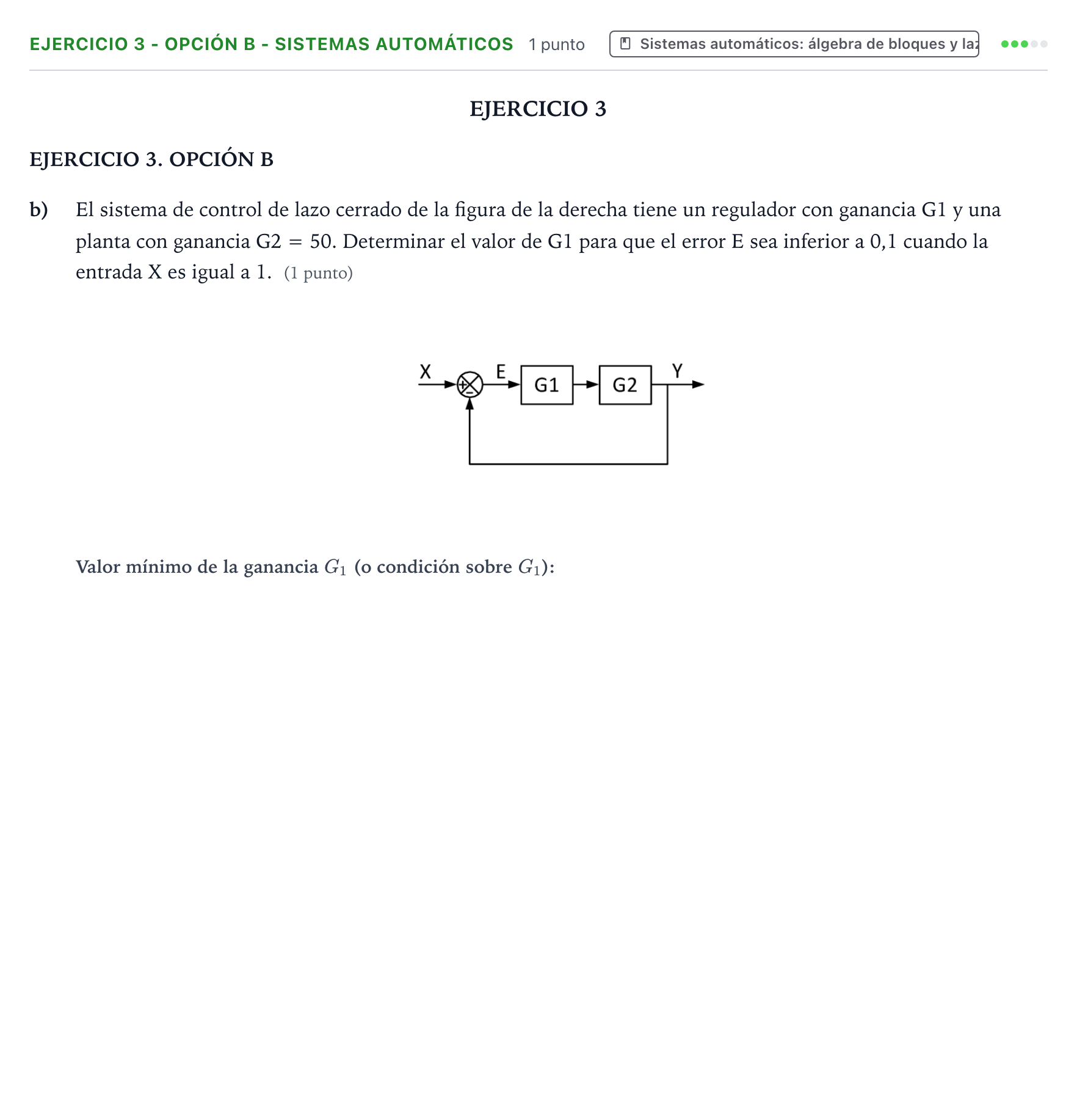

El sistema de control de lazo cerrado de la figura de la derecha tiene un regulador con ganancia G1 y una planta con ganancia G2 = 50. Determinar el valor de G1 para que el error E sea inferior a 0,1 cuando la entrada X es igual a 1. (1 punto)

Enunciado: Ejercicio 3 - Opción B - Sistemas automáticos · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2025

Solución

Según los criterios oficiales de corrección

Valor de la ganancia G1 para que el error sea inferior a 0,1

Solución: G1>0,18G_1 > 0{,}18 / 0,180{,}18
