Ejercicio 7.c - Sistemas de control · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Reserva 2024

Tema: Sistemas automáticos: álgebra de bloques y lazo cerrado · Del examen Extraordinaria Reserva (2024)

Enunciado

Un sistema digital tiene tres entradas (E1, E2, E3) y una salida S. La salida S tomará el valor ‘1’ siempre que E1 esté activa, o bien cuando E2 y E3 se activen a la vez.

c)

Explicar por qué un sistema de control de lazo cerrado es más preciso que uno de lazo abierto [0,5 puntos].

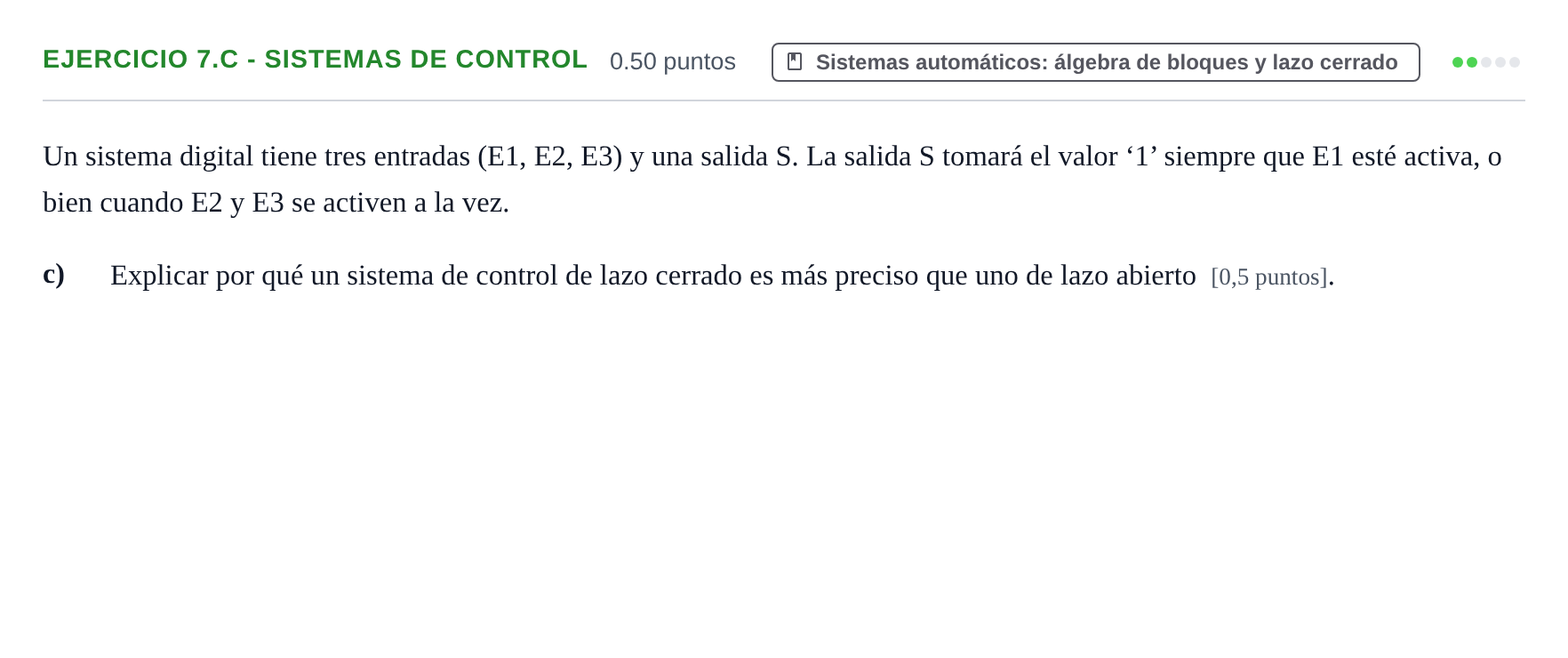

Enunciado: Ejercicio 7.c - Sistemas de control · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Reserva 2024

Solución

Según los criterios oficiales de corrección

c) Explicar por qué un sistema de control de lazo cerrado es más preciso que uno de lazo abierto

Solución: Un sistema de lazo cerrado incorpora realimentación mediante sensores que miden la salida real y la comparan continuamente con la consigna de entrada para obtener la señal de error. El controlador actúa sobre los actuadores para corregir este error frente a perturbaciones externas o variaciones del sistema, logrando mayor precisión y estabilidad. En cambio, un sistema de lazo abierto no mide la salida ni dispone de realimentación, por lo que no puede compensar desviaciones ni perturbaciones.
