Ejercicio 3 - Opción B - Sensores · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 1 2025

Tema: Sistemas automáticos: álgebra de bloques y lazo cerrado · Del examen Ordinaria Suplente 1 (2025)

Enunciado

EJERCICIO 3

OPCIÓN B

b) Explicar el principio de funcionamiento y una aplicación característica de los sensores PTC y LDR. [0,5 puntos]

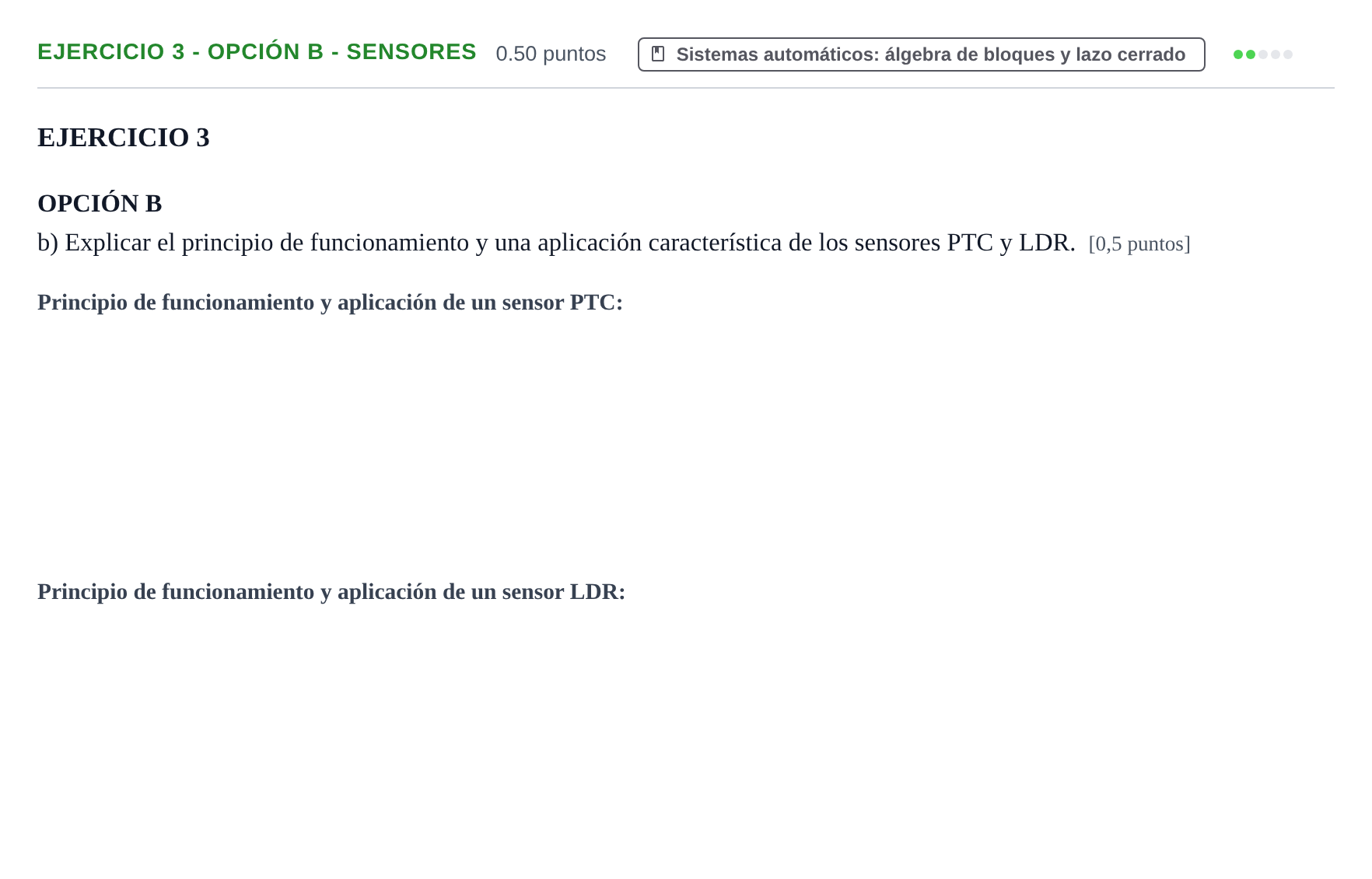

Enunciado: Ejercicio 3 - Opción B - Sensores · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 1 2025

Solución

Según los criterios oficiales de corrección

b) Principio de funcionamiento y aplicación característica de los sensores PTC

Solución: Principio de funcionamiento: El termistor PTC (Positive Temperature Coefficient) es una resistencia cuyo valor óhmico aumenta al aumentar la temperatura. Aplicación: Protección contra sobrecorrientes/sobrecalentamiento de motores o transformadores, termostatos y circuitos de desmagnetización.

b) Principio de funcionamiento y aplicación característica de los sensores LDR

Solución: Principio de funcionamiento: La LDR (Light Dependent Resistor) es una fotorresistencia cuyo valor óhmico disminuye cuando aumenta la intensidad luminosa que incide sobre ella (efecto fotoeléctrico interno). Aplicación: Encendido automático de alumbrado público, control de brillo en pantallas o detectores de luz/sombra.
