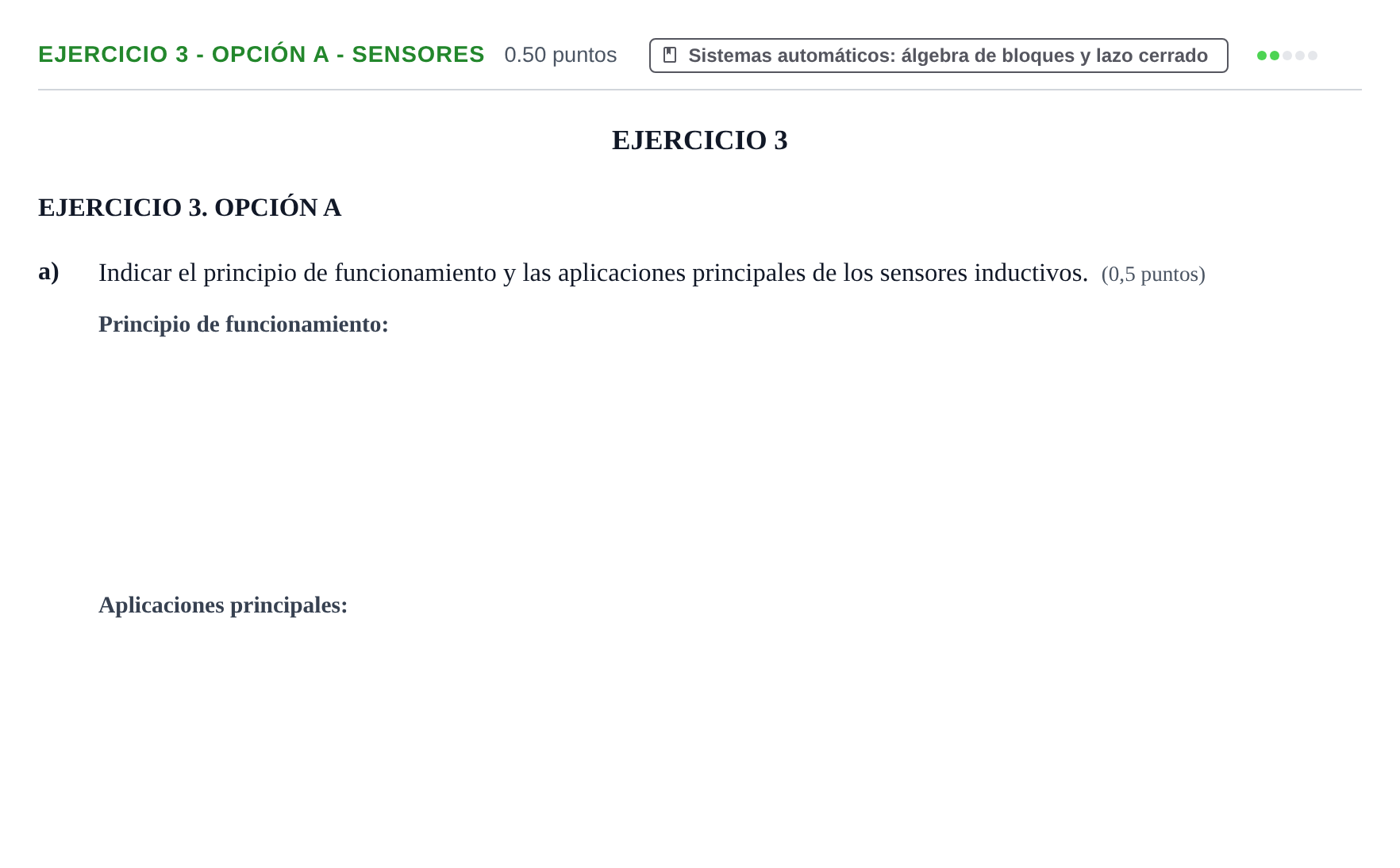

Ejercicio 3 - Opción A - Sensores · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2025

Principio de funcionamiento de los sensores inductivos

Solución: Un sensor inductivo genera un campo magnético alterno de alta frecuencia mediante un circuito oscilador y una bobina. Al aproximarse un objeto metálico conductor a este campo, se inducen en él corrientes de Foucault (corrientes parásitas), lo que provoca una pérdida de energía en el circuito oscilador y una disminución en la amplitud de la oscilación. Este cambio es detectado por un circuito comparador o detector que conmuta la salida del sensor.

Aplicaciones principales de los sensores inductivos

Solución: Detección de posición, proximidad y presencia de objetos metálicos sin contacto; finales de carrera en automatismos y robótica; conteo de piezas metálicas en líneas de producción; detección de rotación o velocidad en engranajes y ejes metálicos.
