Enunciado

Un dron de cuatro motores lleva a bordo un circuito digital que ayuda a garantizar la seguridad del vuelo. Se quiere diseñar este circuito para gestionar una señal de alarma A que se active (A='1') cuando fallen dos o más motores del sistema aéreo. Estos fallos en los motores se indican mediante cuatro señales de control de avería M1, M2, M3 y M4, cuyas salidas toman el valor “1” si el motor correspondiente está averiado.

c)

En relación con los sistemas de control, explicar las diferencias entre los sistemas de lazo abierto y los de lazo cerrado. Representar los diagramas de bloques de ambos sistemas.

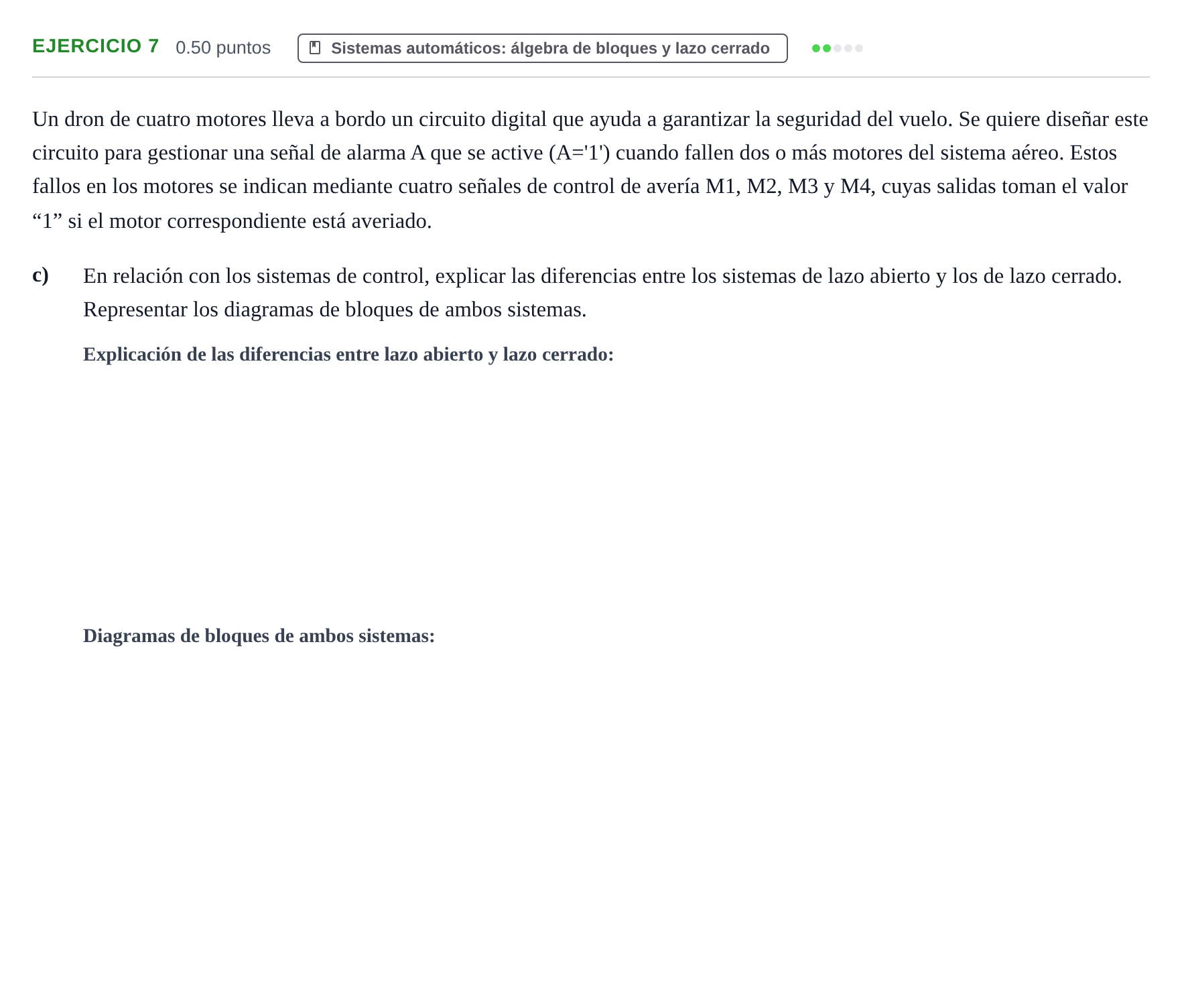

Enunciado: Ejercicio 7 - Sistemas automáticos: álgebra de bl… · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Titular 2024

Solución

Según los criterios oficiales de corrección

Explicar las diferencias entre los sistemas de lazo abierto y los de lazo cerrado

Solución: En un sistema en lazo abierto, la salida no influye en la acción de control: la señal de entrada actúa sobre el regulador/actuador sin verificar si se alcanza el valor deseado ni corregir perturbaciones. En un sistema en lazo cerrado, la señal de salida se mide mediante sensores y se realimenta al comparador para generar una señal de error que ajusta el control continuamente.

Representar los diagramas de bloques de ambos sistemas

Solución: Lazo abierto: Bloque Controlador/Regulador seguido del bloque Proceso/Planta, con flechas que van de la Entrada (consigna) a la Salida. Lazo cerrado: Comparador (donde se restan consigna y señal realimentada), Controlador, Actuador/Planta, Salida y un lazo de retorno desde la salida hacia el comparador pasando por el bloque de Realimentación/Sensor.
