Enunciado

Ejercicio 7 - Sistemas automáticos

Se pretende diseñar un circuito digital que muestre el resultado de la votación de un concurso musical de manera automática mediante el encendido de una lámpara (L). El jurado está formado por tres componentes. Cada uno dispone de un pulsador (J1J_1, J2J_2, J3J_3) para emitir su voto, asignándoles el valor “1” en caso de votar SI y el valor “0” si se vota NO.

En el caso de que la persona que concursa obtenga dos o más votos favorables la lámpara se encenderá (L='1'). En cualquier otro caso la lámpara permanecerá apagada (L='0').

c)

En relación con los sistemas de control, explicar la función del regulador o controlador. (0,5 puntos)

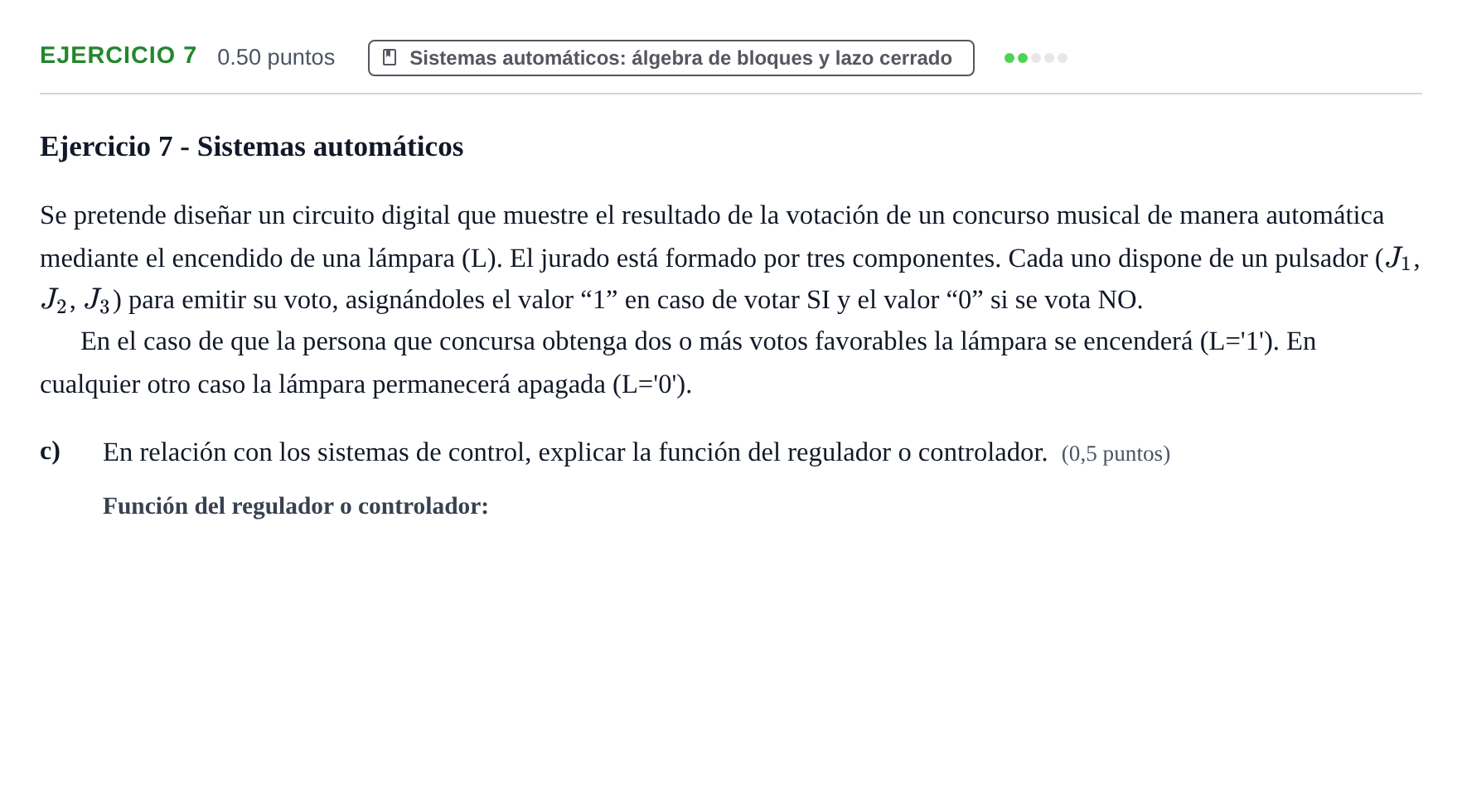

Enunciado: Ejercicio 7 - Sistemas automáticos · Tecnología e Ingeniería II PAU Andalucía Ordinaria Reserva 2024

Solución

Según los criterios oficiales de corrección

c) En relación con los sistemas de control, explicar la función del regulador o controlador.

Solución: El regulador o controlador recibe la señal de error (diferencia entre el valor de consigna o deseado y el valor real de la variable controlada medido por el sensor) y procesa dicha señal mediante una ley de control para generar la señal de mando adecuada hacia el actuador, corrigiendo así la desviación del sistema.
