Ejercicio 8 - Sistemas automáticos: álgebra de bl… · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Titular 2024

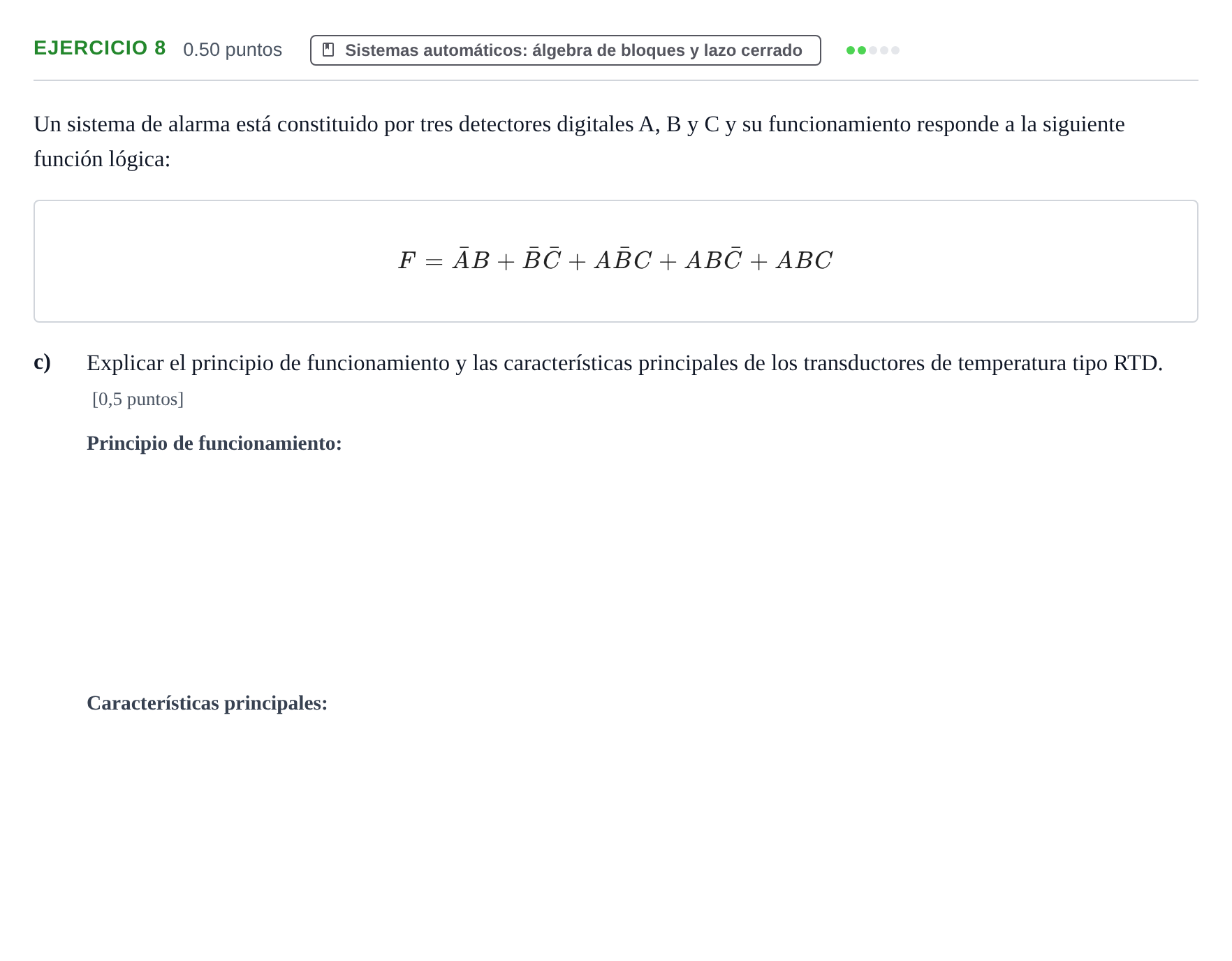

c) Explicar el principio de funcionamiento de los transductores de temperatura tipo RTD

Solución: Los sensores RTD (Resistance Temperature Detector o detector de temperatura resistivo) basan su funcionamiento en la variación de la resistencia eléctrica que experimenta un conductor metálico en función de la temperatura. En los metales, al aumentar la temperatura, se incrementa la agitación térmica de los átomos, lo que dificulta el paso de electrones y produce un aumento de su resistencia eléctrica (comportamiento PTC, coeficiente de temperatura positivo): $R(T) = R_0(1 + \alpha \Delta T)$.

c) Características principales de los transductores de temperatura tipo RTD

Solución: Entre sus características principales destacan: - Materiales comunes: platino (el más utilizado, por ejemplo Pt100 o Pt1000), níquel o cobre. - Coeficiente de temperatura positivo (PTC). - Alta precisión, estabilidad y repetibilidad a lo largo del tiempo. - Buena linealidad en comparación con los termistores (NTC/PTC). - Rango de medida amplio (típicamente desde $-200\text{ }^{\circ}\text{C}$ hasta $+850\text{ }^{\circ}\text{C}$ para el platino). - Desventajas: menor sensibilidad y tiempo de respuesta más lento que un termistor o termopar, y sensibilidad al autocalentamiento si circula una corriente excesiva.
