Ejercicio Bloc 2 - Exercici 2B - Piràmide en dièdric · Dibujo Técnico Majors de 25 anys (Catalunya) Tribunal especial Serie 3 2026

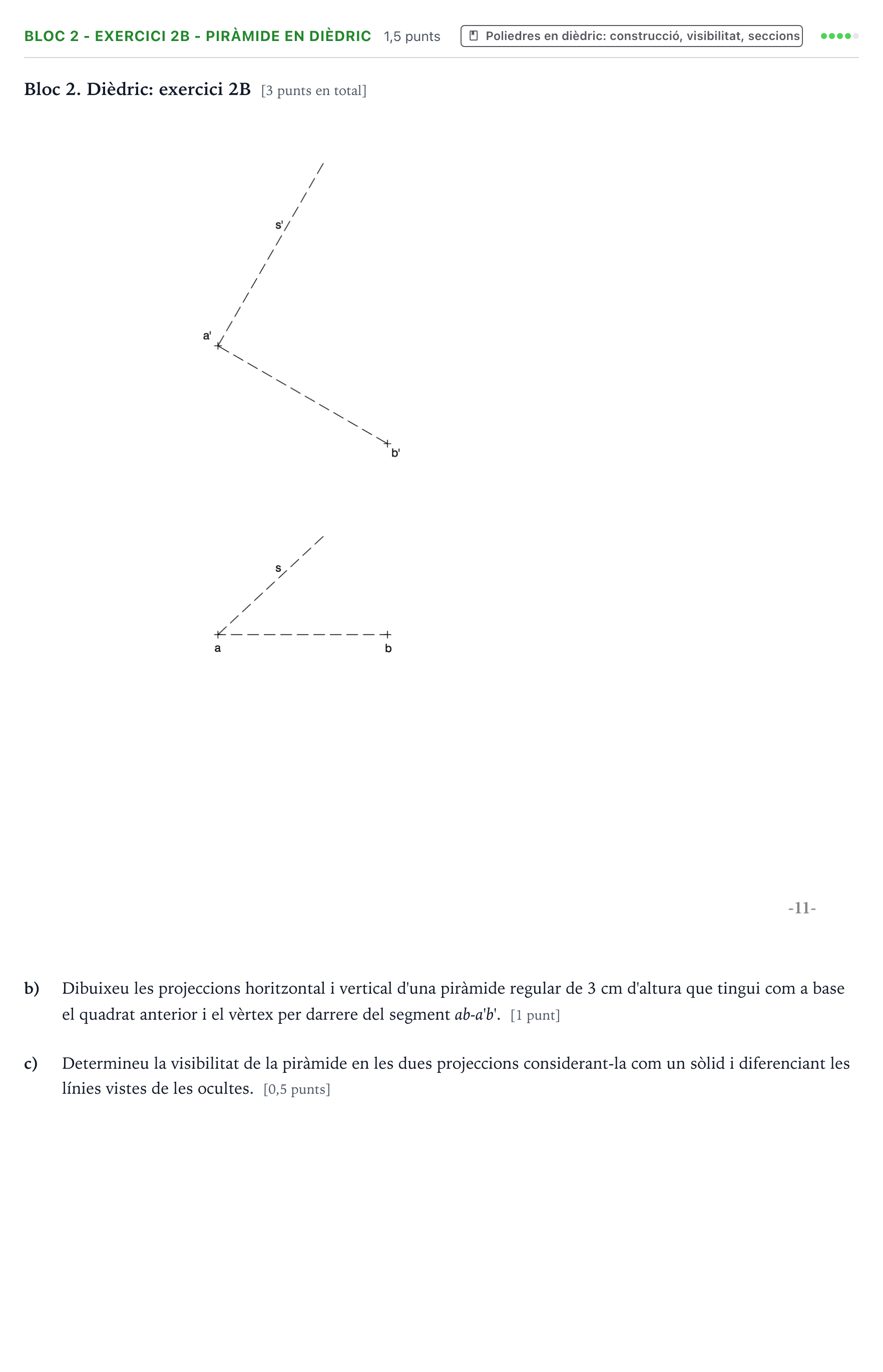

b) Dibuixeu les projeccions d'una piràmide regular de 3 cm d'altura... c) Determineu la visibilitat...

Solución: Construcció de la piràmide i visibilitat: 1. Es troba el centre $c-c'$ del quadrat intersecant les seves diagonals. 2. Es traça la recta perpendicular al pla de la base pel punt central $c-c'$. 3. Per posar l'altura de $3\text{ cm}$ en veritable magnitud sobre aquesta perpendicular, s'utilitza una vista auxiliar (canvi de pla o gir), determinant el vèrtex $v-v'$ per darrere del segment $ab-a'b'$. 4. S'uneix el vèrtex $v$ amb els quatre vèrtexs de la base en ambdues projeccions. 5. Determinació de la visibilitat: el contorn aparent sempre és vist, i les arestes interiors s'analitzen segons la cota (visibilitat en planta) i l'allunyament (visibilitat en alçat), representant les arestes ocultes amb línia discontínua.
