Ejercicio Bloc 2 - Exercici 2B · Dibujo Técnico Majors de 25 anys (Catalunya) Tribunal ordinari Serie 2 2026

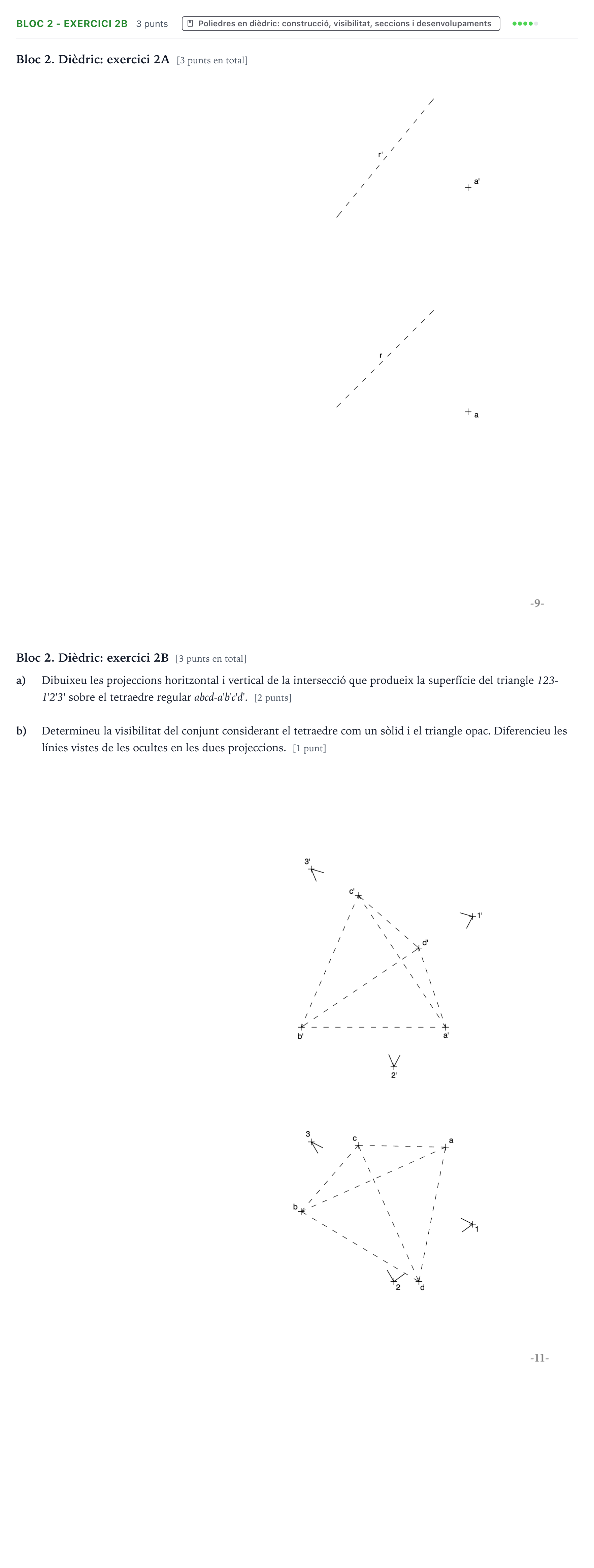

a) Dibuixeu les projeccions horitzontal i vertical de la intersecció que produeix la superfície del triangle 123-1'2'3' sobre el tetraedre regular abcd-a'b'c'd'. b) Determineu la visibilitat del conjunt considerant el tetraedre com un sòlid i el triangle opac.

Solución: Resolució de la intersecció mitjançant un canvi de pla de projecció: - S'utilitza una recta horitzontal del pla que conté el triangle 1-2-3 per establir una nova línia de terra perpendicular a la seva projecció horitzontal. - En aquesta tercera projecció, el pla del triangle es converteix en un pla projectant (es veu de cantell com una recta 1''-2''-3''), facilitant de forma directa la determinació dels punts d'intersecció amb les arestes del tetraedre regular $a''b''c''d''$. - Es desfan les projeccions traslladant els punts d'intersecció obtinguts a la projecció horitzontal i a la projecció vertical. - Es determina la visibilitat de cadascuna de les cares i arestes del tetraedre i de la làmina triangular opaca distingint clarament amb traç continu les arestes vistes i amb traç discontinu les ocultes.
