Ejercicio Bloc 2 - Exercici 2A - b i c · Dibujo Técnico Majors de 25 anys (Catalunya) Tribunal ordinari Serie 2 2026

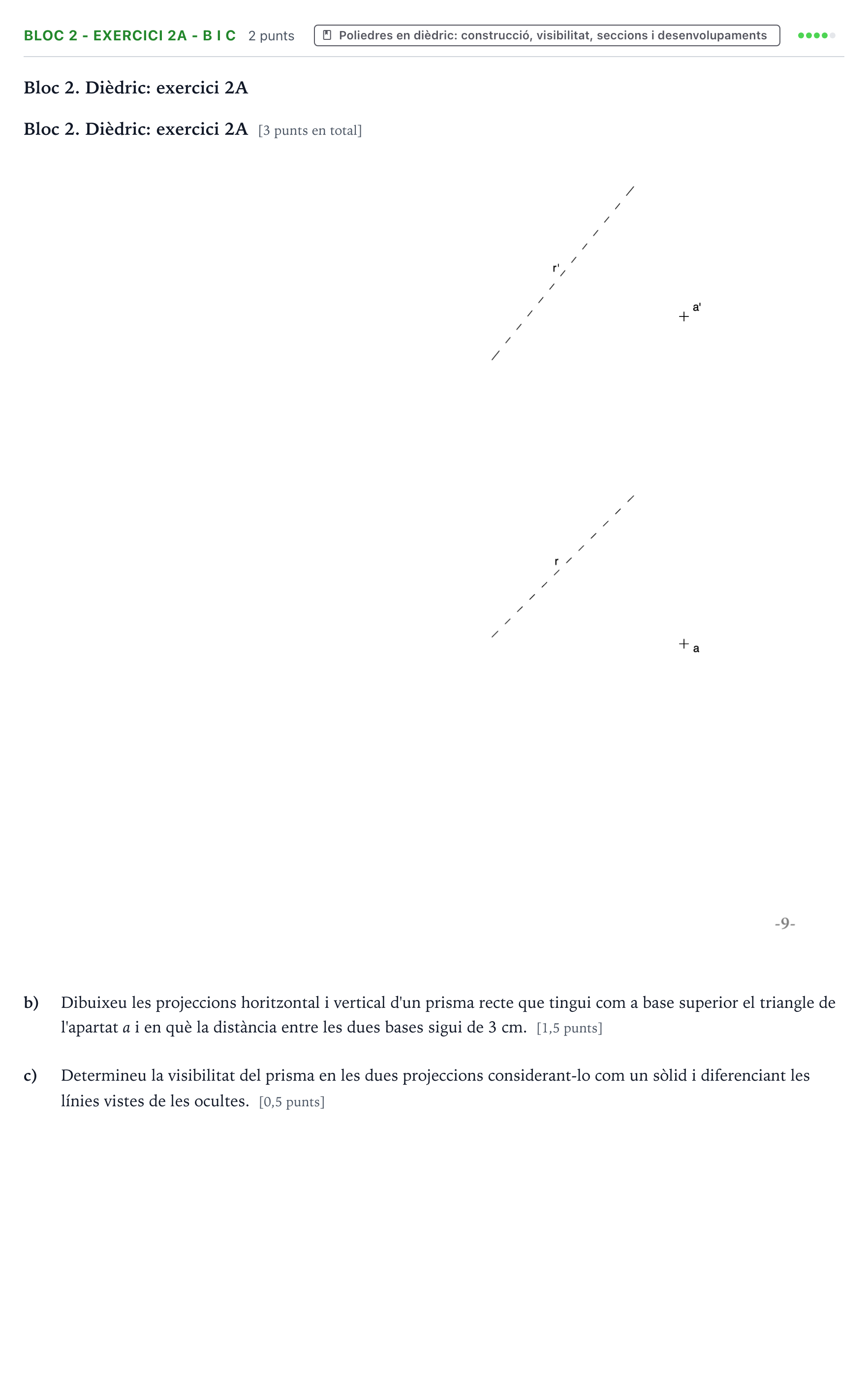

b) Dibuixeu les projeccions horitzontal i vertical d'un prisma recte que tingui com a base superior el triangle de l'apartat a i en què la distància entre les dues bases sigui de 3 cm. [1,5 punts] c) Determineu la visibilitat del prisma en les dues projeccions considerant-lo com un sòlid i diferenciant les línies vistes de les ocultes. [0,5 punts]

Solución: Construcció del prisma recte i visibilitat: 1. Direcció de les arestes laterals: Les arestes laterals d'un prisma recte són perpendiculars al pla de la base. En projecció dièdrica, les projeccions d'una recta perpendicular a un pla són perpendiculars a les traces homònimes del pla (o a rectes horitzontals i frontals del pla). 2. Alçària de 3 cm: Es projecta la direcció perpendicular en una vista auxiliar (per exemple, mitjançant una tercera projecció o canvi de pla vertical/horitzontal) on el pla de la base es projecti de cantell. Sobre la direcció perpendicular es mesura en veritable magnitud el segment de 3 cm cap avall per situar la base inferior. 3. Projeccions del prisma: Es traslladen els altres dos vèrtexs de la base inferior mitjançant vectors paral·lels i d'igual longitud, completant les arestes de la base inferior i les arestes laterals. 4. Visibilitat: - En la projecció horitzontal, la base superior és vista; el contorn aparent sempre és continu (vist) i les arestes interiors inferiors o posteriors es representen amb línia discontínua (ocultes). - En la projecció vertical, els vèrtexs amb major allunyament defineixen les arestes vistes; es dibuixa el contorn aparent continu i les arestes tapades per les cares davanteres en traç discontinu.
