Ejercicio Bloc 2 - Exercici 2A · Dibujo Técnico Majors de 25 anys (Catalunya) Tribunal especial Serie 3 2026

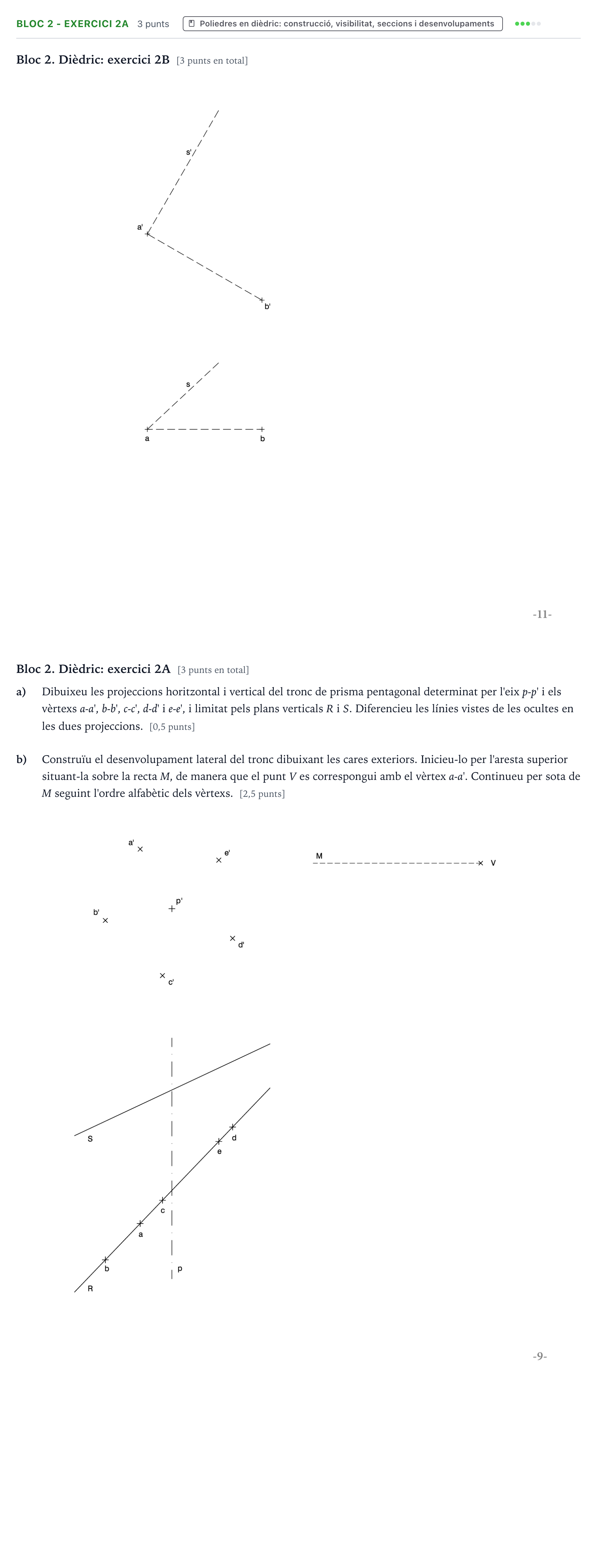

Bloc 2. Dièdric: exercici 2A. a) Dibuixeu les projeccions del tronc de prisma pentagonal. b) Construïu el desenvolupament lateral del tronc.

Solución: a) Projeccions dièdriques del tronc de prisma pentagonal: - Unió dels vèrtexs $a', b', c', d', e'$ formant el pentàgon regular en projecció vertical (projecció de la base/secció recta). - Traçat de les generatrius o arestes laterals en projecció horitzontal compreses entre les traces dels plans verticals $R$ i $S$. - Identificació de línies vistes i ocultes. b) Desenvolupament lateral: - Desplegament de les 5 cares consecutives d'amplada igual al costat del pentàgon ($3\text{ cm}$ cadascuna) situades per sota de la recta $M$. - Posicionament de les cotes/longituds de les arestes preses de la projecció horitzontal ($L_1, L_2, L_3, L_4$) sobre les línies corresponents a partir de $V$ seguint la seqüència $a'' - b'' - c'' - d'' - e'' - a''$.
