Ejercicio Qüestió 5 · Física UB Juny 2019

Qüestió 5 [0,33 punts]. Càrrega d'un conjunt de condensadors

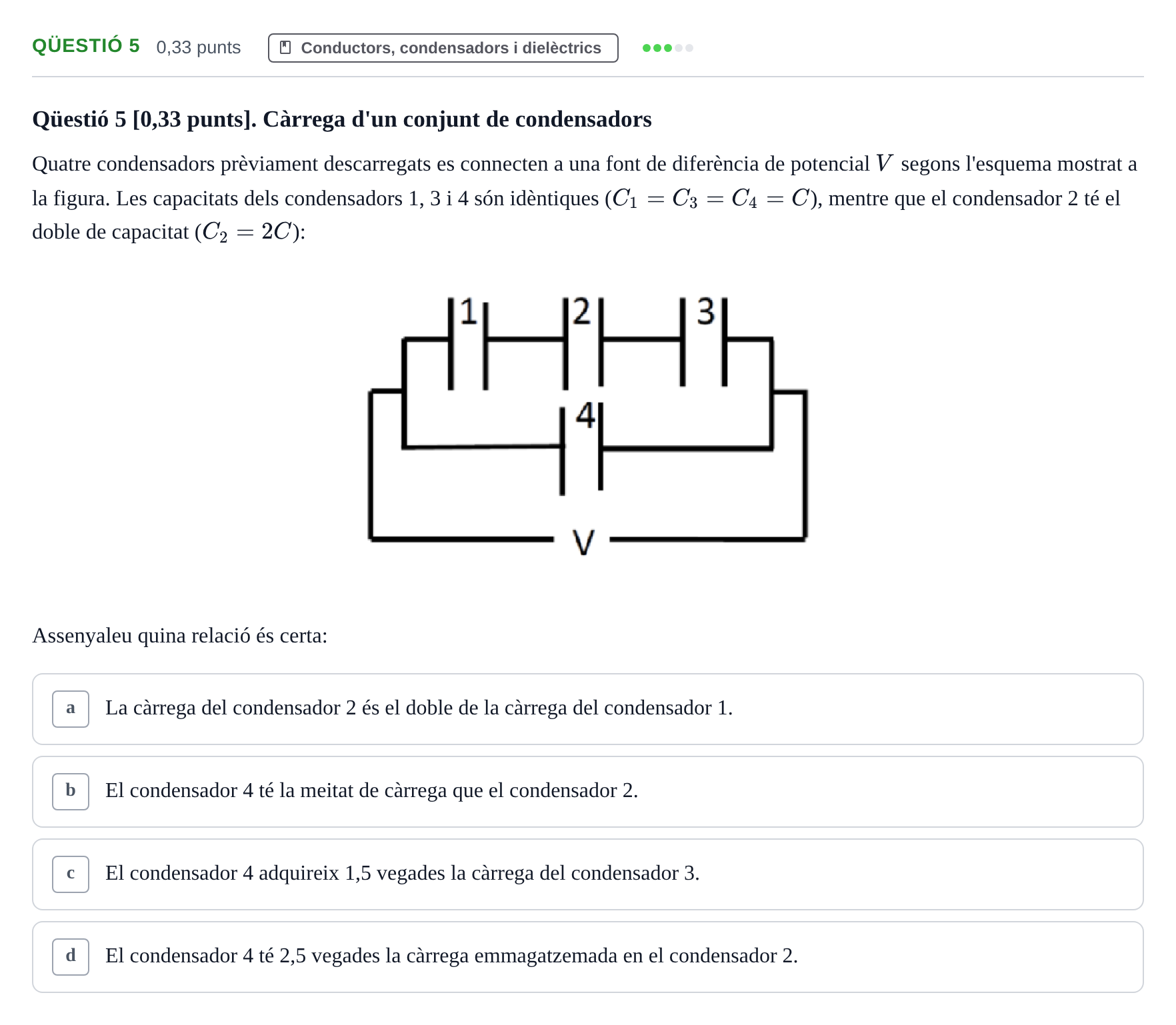

Quatre condensadors prèviament descarregats es connecten a una font de diferència de potencial $V$ segons l'esquema mostrat a la figura. Les capacitats dels condensadors 1, 3 i 4 són idèntiques ($C_1 = C_3 = C_4 = C$), mentre que el condensador 2 té el doble de capacitat ($C_2 = 2C$):

Assenyaleu quina relació és certa:
