Problema P2 · Electrónica UB 2016

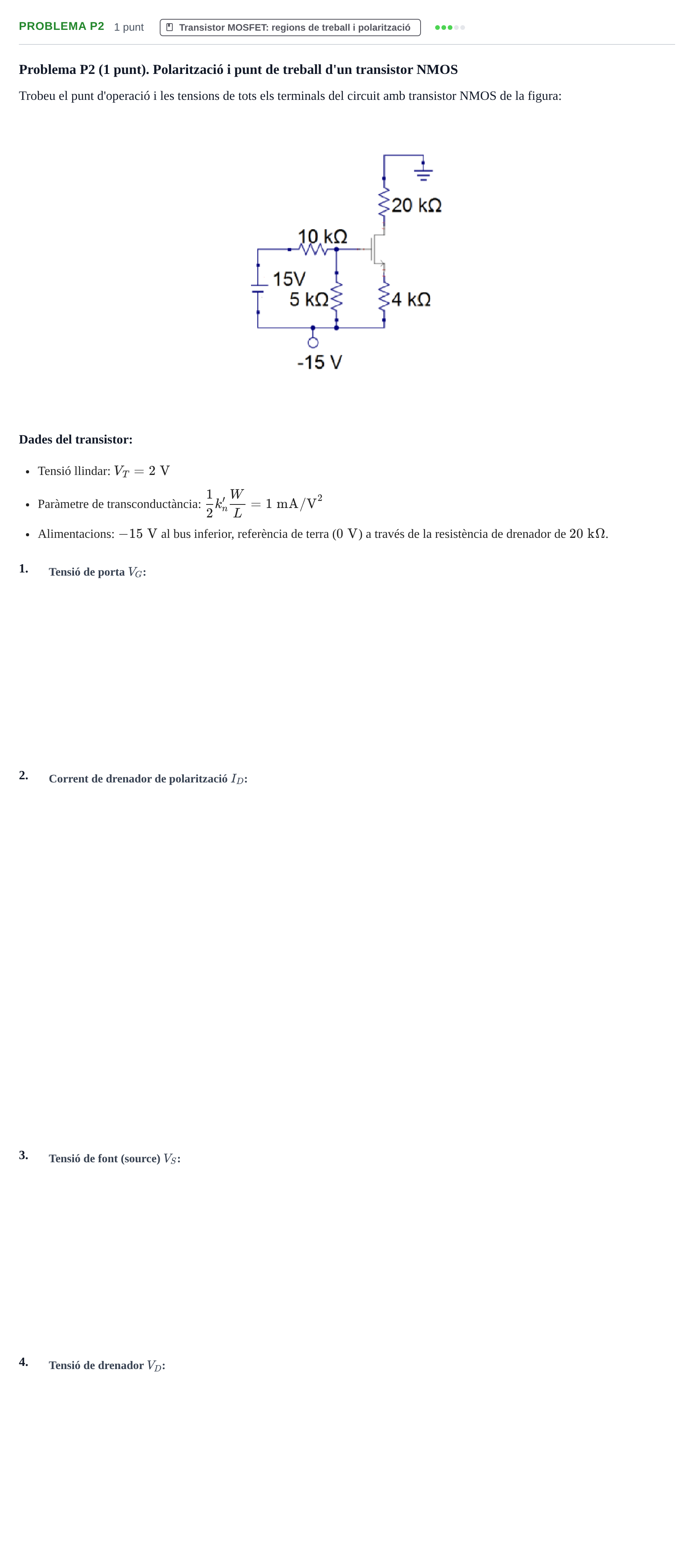

Problema P2 (1 punt). Polarització i punt de treball d'un transistor NMOS

Trobeu el punt d'operació i les tensions de tots els terminals del circuit amb transistor NMOS de la figura:

Dades del transistor:

Tensió llindar: $V_T = 2\text{ V}$

Paràmetre de transconductància: $\frac{1}{2}k'_n \frac{W}{L} = 1\text{ mA/V}^2$

Alimentacions: $-15\text{ V}$ al bus inferior, referència de terra ($0\text{ V}$) a través de la resistència de drenador de $20\text{ k}\Omega$.

1.

2.

3.

4.
