Problema 2 · Electrónica UB 2016

Problema 2 (1 punt). Polarització de transistors MOSFET en cascada

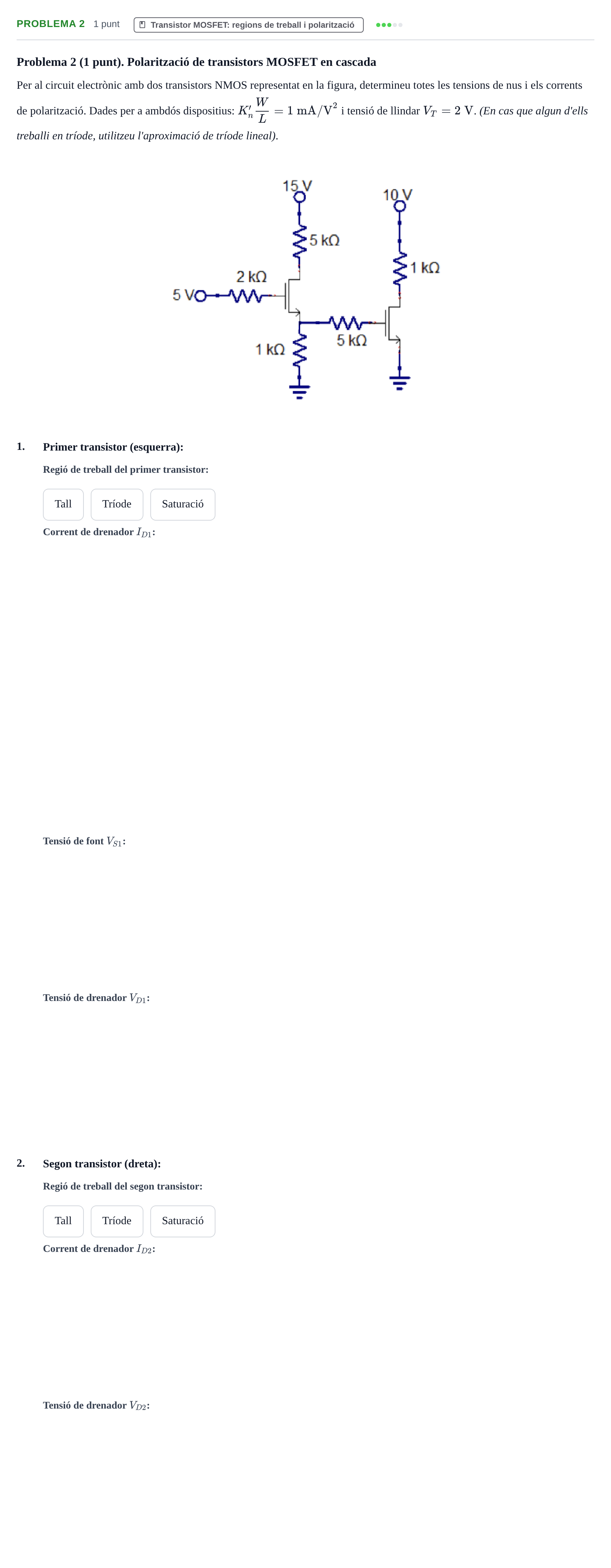

Per al circuit electrònic amb dos transistors NMOS representat en la figura, determineu totes les tensions de nus i els corrents de polarització. Dades per a ambdós dispositius: $K'_n \frac{W}{L} = 1\text{ mA/V}^2$ i tensió de llindar $V_T = 2\text{ V}$. (En cas que algun d'ells treballi en tríode, utilitzeu l'aproximació de tríode lineal).

1.

Primer transistor (esquerra):

2.

Segon transistor (dreta):
