Problema 3 · Electrónica UB 2016

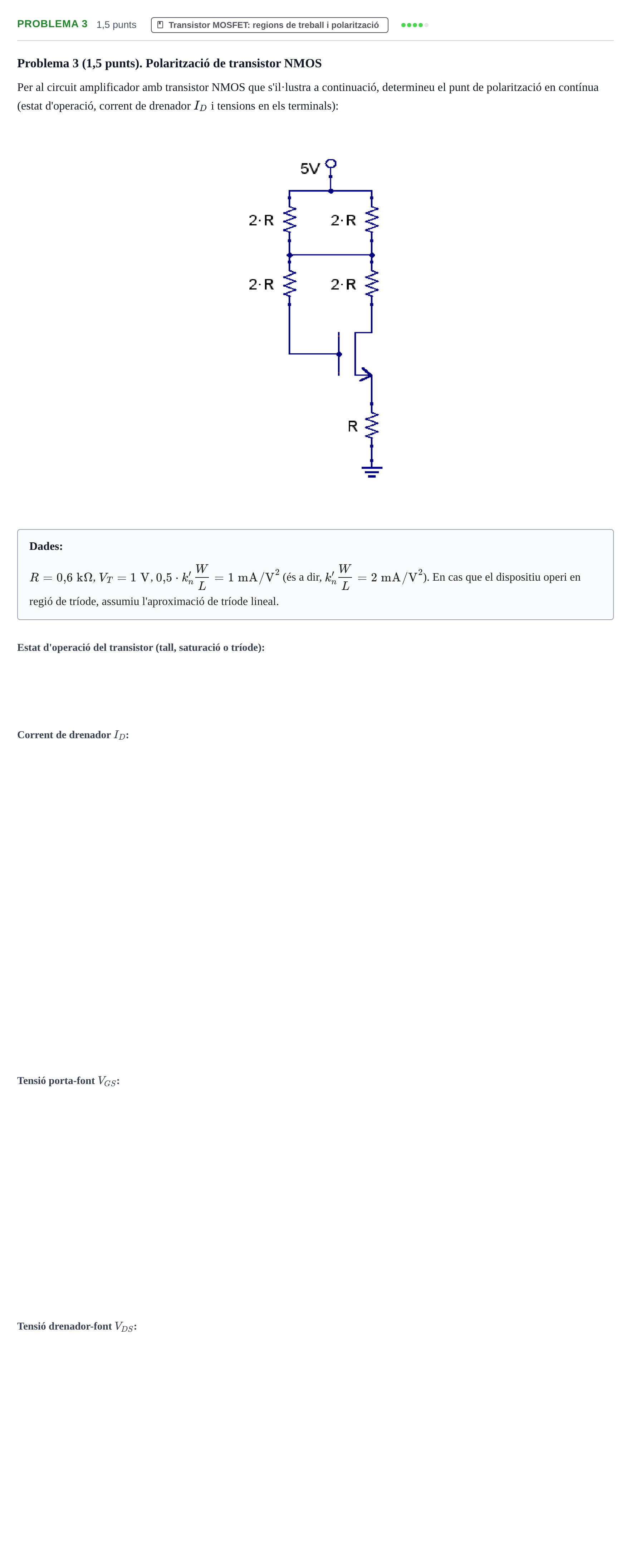

Problema 3 (1,5 punts). Polarització de transistor NMOS

Per al circuit amplificador amb transistor NMOS que s'il·lustra a continuació, determineu el punt de polarització en contínua (estat d'operació, corrent de drenador $I_D$ i tensions en els terminals):

Dades:

$R = 0{,}6\text{ k}\Omega$, $V_T = 1\text{ V}$, $0{,}5\cdot k'_n \frac{W}{L} = 1\text{ mA/V}^2$ (és a dir, $k'_n \frac{W}{L} = 2\text{ mA/V}^2$). En cas que el dispositiu operi en regió de tríode, assumiu l'aproximació de tríode lineal.
