Ejercicio 1 · Introducció als Computadors UPC 2013
Tema: Blocs aritmètics combinacionals (naturals i enters) · Del examen Examen 2 (8 de abril de 2013) (2013)
Enunciado

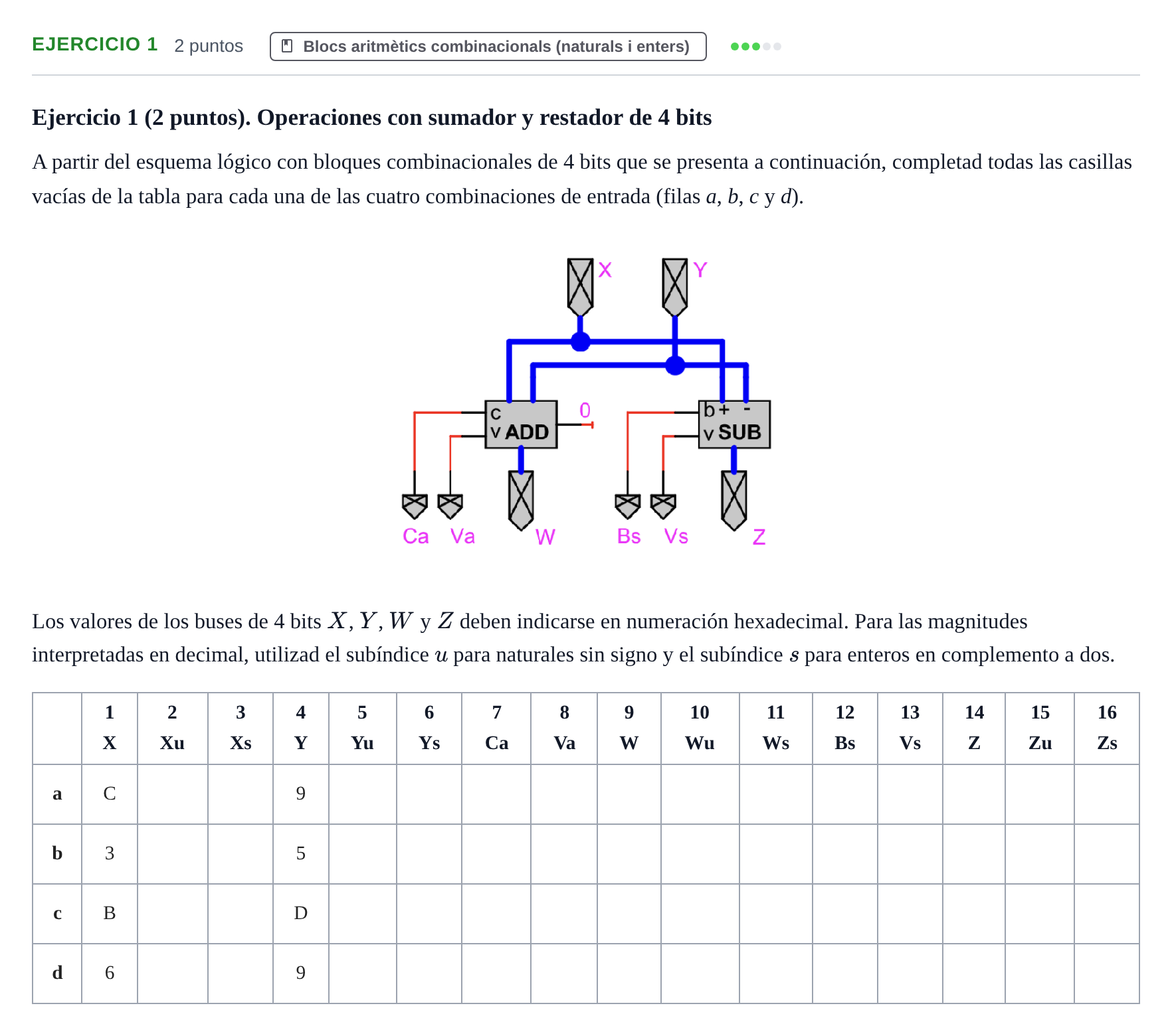

Ejercicio 1 (2 puntos). Operaciones con sumador y restador de 4 bits
A partir del esquema lógico con bloques combinacionales de 4 bits que se presenta a continuación, completad todas las casillas vacías de la tabla para cada una de las cuatro combinaciones de entrada (filas a, b, c y d).
Los valores de los buses de 4 bits , , y deben indicarse en numeración hexadecimal. Para las magnitudes interpretadas en decimal, utilizad el subíndice para naturales sin signo y el subíndice para enteros en complemento a dos.
1
X
2
Xu
3
Xs
4
Y
5
Yu
6
Ys
7
Ca
8
Va
9
W
10
Wu
11
Ws
12
Bs
13
Vs
14
Z
15
Zu
16
Zs
a
C
9
b
3
5
c
B
D
d
6
9
Solución
Según los criterios oficiales de corrección
Fila a: Xu
Solución: 12
Fila a: Xs
Solución: -4
Fila a: Yu
Solución: 9
Fila a: Ys
Solución: -7
Fila a: Ca
Solución: 1
Fila a: Va
Solución: 1
Fila a: W
Solución: 5
Fila a: Wu
Solución: 5
Fila a: Ws
Solución: 5
Fila a: Bs
Solución: 0
Fila a: Vs
Solución: 0
Fila a: Z
Solución: 3
Fila a: Zu
Solución: 3
Fila a: Zs
Solución: 3
Fila b: Xu
Solución: 3
Fila b: Xs
Solución: 3
Fila b: Yu
Solución: 5
Fila b: Ys
Solución: 5
Fila b: Ca
Solución: 0
Fila b: Va
Solución: 1
Fila b: W
Solución: 8
Fila b: Wu
Solución: 8
Fila b: Ws
Solución: -8
Fila b: Bs
Solución: 1
Fila b: Vs
Solución: 0
Fila b: Z
Solución: E
Fila b: Zu
Solución: 14
Fila b: Zs
Solución: -2
Fila c: Xu
Solución: 11
Fila c: Xs
Solución: -5
Fila c: Yu
Solución: 13
Fila c: Ys
Solución: -3
Fila c: Ca
Solución: 1
Fila c: Va
Solución: 0
Fila c: W
Solución: 8
Fila c: Wu
Solución: 8
Fila c: Ws
Solución: -8
Fila c: Bs
Solución: 1
Fila c: Vs
Solución: 0
Fila c: Z
Solución: E
Zu (fila c)
Solución: 14
Zs (fila c)
Solución: -2
Xu (fila d)
Solución: 6
Xs (fila d)
Solución: 6
Yu (fila d)
Solución: 9
Ys (fila d)
Solución: -7
Ca (fila d)
Solución: 0
Va (fila d)
Solución: 0
W (fila d)
Solución: F
Wu (fila d)
Solución: 15
Ws (fila d)
Solución: -1
Bs (fila d)
Solución: 1
Vs (fila d)
Solución: 1
Z (fila d)
Solución: D
Zu (fila d)
Solución: 13
Zs (fila d)
Solución: -3
