Problema 2 · Introducció als Computadors UPC 2012
Tema: Blocs aritmètics combinacionals (naturals i enters) · Del examen Examen Parcial E2 (2012-2013 Q1) (2012)
Enunciado

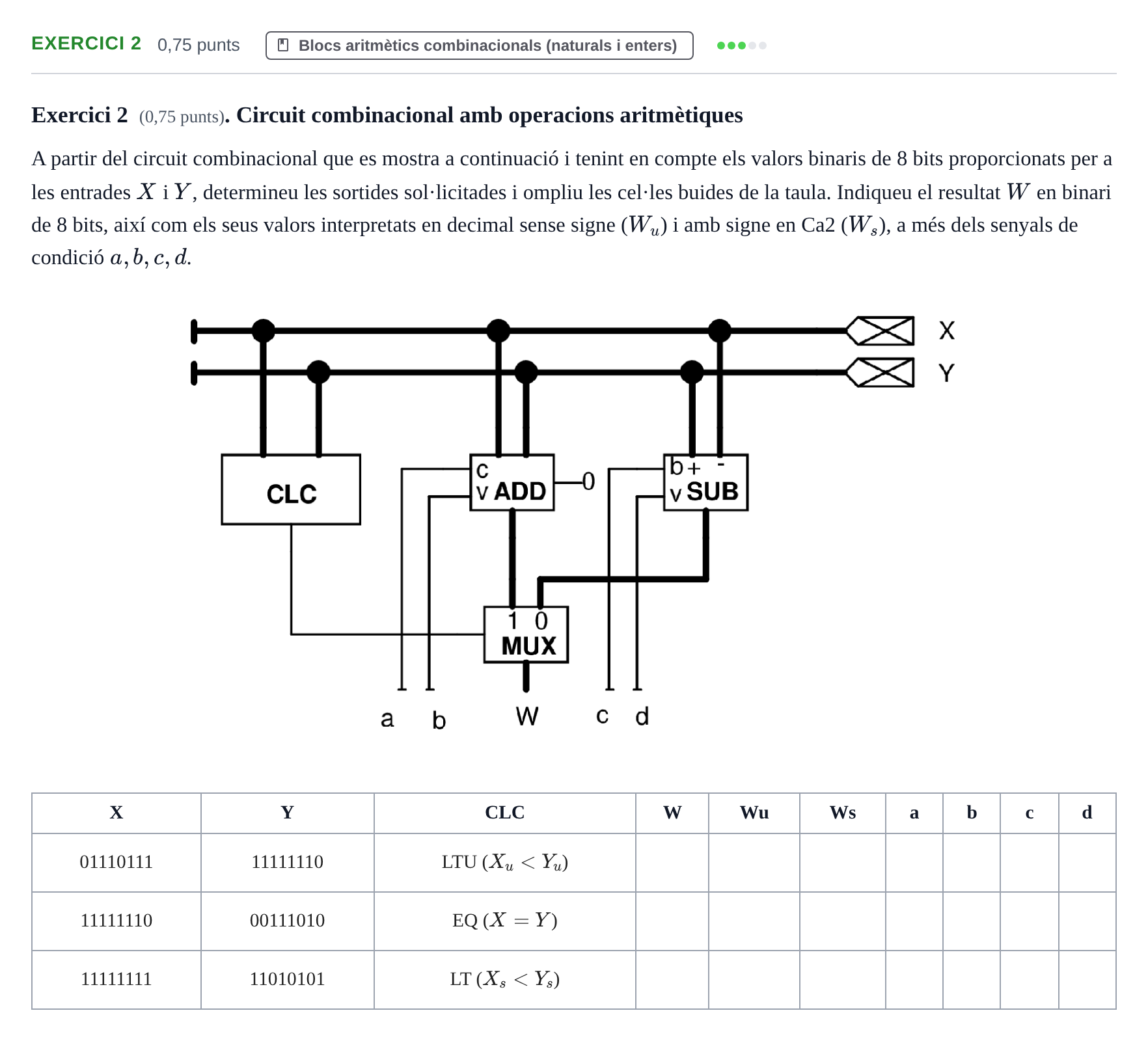

Exercici 2 (0,75 punts). Circuit combinacional amb operacions aritmètiques
A partir del circuit combinacional que es mostra a continuació i tenint en compte els valors binaris de 8 bits proporcionats per a les entrades i , determineu les sortides sol·licitades i ompliu les cel·les buides de la taula. Indiqueu el resultat en binari de 8 bits, així com els seus valors interpretats en decimal sense signe () i amb signe en Ca2 (), a més dels senyals de condició .
X
Y
CLC
W
Wu
Ws
a
b
c
d
01110111
11111110
LTU ()
11111110
00111010
EQ ()
11111111
11010101
LT ()
Solución
Según los criterios oficiales de corrección
Fila 1: Valor W (binari de 8 bits)
Solución: 01110101
Fila 1: Valor Wu (decimal sense signe)
Solución: 117
Fila 1: Valor Ws (decimal amb signe Ca2)
Solución: 117
Fila 1: Senyal de condició a
Solución: 1
Fila 1: Senyal de condició b
Solución: 0
Fila 1: Senyal de condició c
Solución: 0
Fila 1: Senyal de condició d
Solución: 0
Fila 2: Valor W (binari de 8 bits)
Solución: 00111100
Fila 2: Valor Wu (decimal sense signe)
Solución: 60
Fila 2: Valor Ws (decimal amb signe Ca2)
Solución: 60
Fila 2: Senyal de condició a
Solución: 1
Fila 2: Senyal de condició b
Solución: 0
Fila 2: Senyal de condició c
Solución: 1
Fila 2: Senyal de condició d
Solución: 0
Fila 3: Valor W (binari de 8 bits)
Solución: 11010110
Fila 3: Valor Wu (decimal sense signe)
Solución: 214
Fila 3: Valor Ws (decimal amb signe Ca2)
Solución: -42
Fila 3: Senyal de condició a
Solución: 1
Fila 3: Senyal de condició b
Solución: 0
Fila 3: Senyal de condició c
Solución: 1
Fila 3: Senyal de condició d
Solución: 0
