Ejercicio 2 · Introducció als Computadors UPC 2012
Tema: Blocs aritmètics combinacionals (naturals i enters) · Del examen Examen Parcial E2 (Marzo 2012) (2012)
Enunciado
Ejercicio 2 (1,5 puntos). Análisis de circuito combinacional aritmético

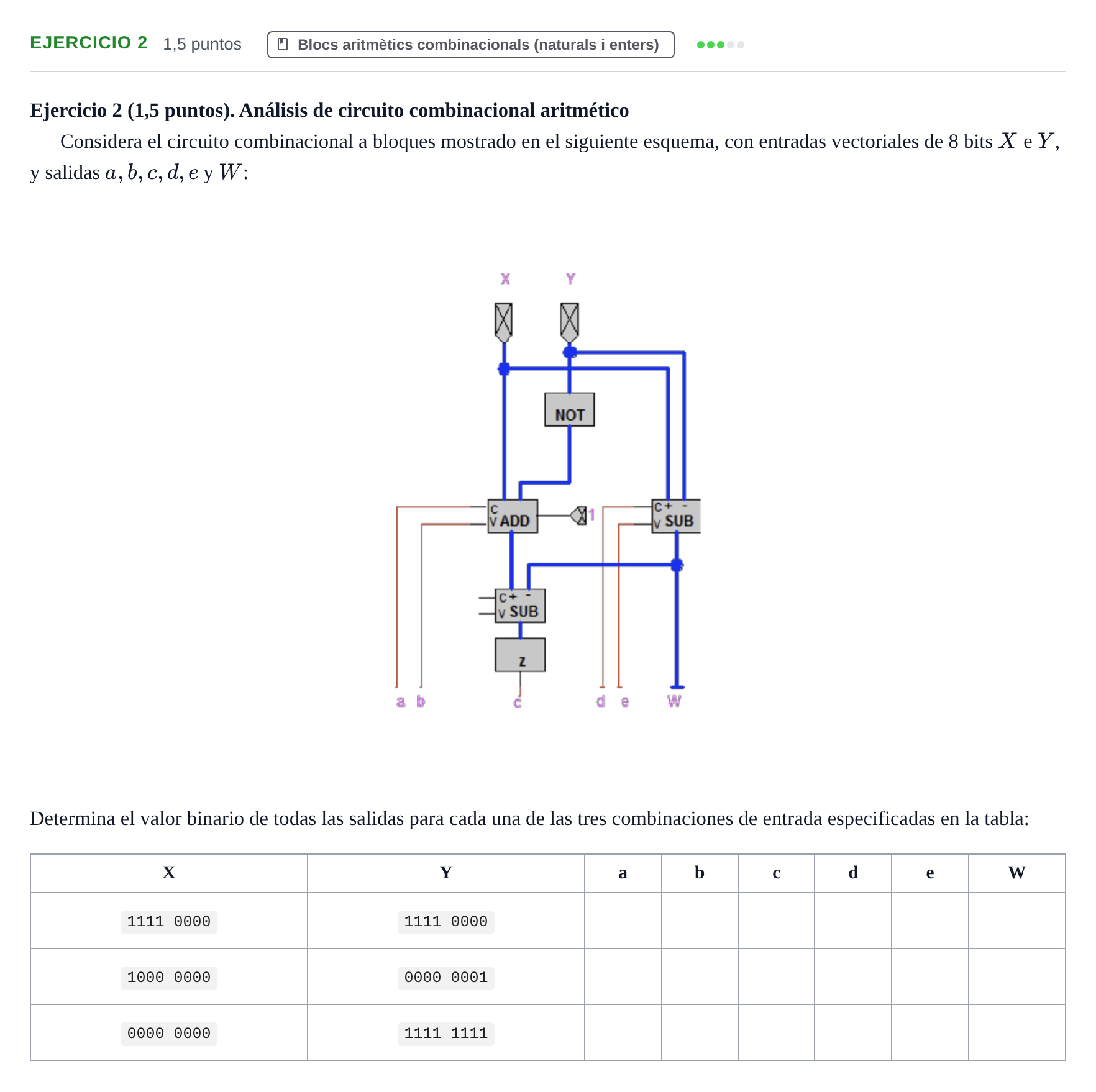

Considera el circuito combinacional a bloques mostrado en el siguiente esquema, con entradas vectoriales de 8 bits e , y salidas y :
Determina el valor binario de todas las salidas para cada una de las tres combinaciones de entrada especificadas en la tabla:
X
Y
a
b
c
d
e
W
1111 0000
1111 0000
1000 0000
0000 0001
0000 0000
1111 1111
Solución
Según los criterios oficiales de corrección
Fila 1 (X=1111 0000, Y=1111 0000): salida a
Solución: 1
Fila 1 (X=1111 0000, Y=1111 0000): salida b
Solución: 0
Fila 1 (X=1111 0000, Y=1111 0000): salida c
Solución: 1
Fila 1 (X=1111 0000, Y=1111 0000): salida d
Solución: 0
Fila 1 (X=1111 0000, Y=1111 0000): salida e
Solución: 0
Fila 1 (X=1111 0000, Y=1111 0000): salida W
Solución: 0000 0000
Fila 2 (X=1000 0000, Y=0000 0001): salida a
Solución: 1
Fila 2 (X=1000 0000, Y=0000 0001): salida b
Solución: 1
Fila 2 (X=1000 0000, Y=0000 0001): salida c
Solución: 1
Fila 2 (X=1000 0000, Y=0000 0001): salida d
Solución: 0
Fila 2 (X=1000 0000, Y=0000 0001): salida e
Solución: 1
Fila 2 (X=1000 0000, Y=0000 0001): salida W
Solución: 0111 1111
Fila 3 (X=0000 0000, Y=1111 1111): salida a
Solución: 0
Fila 3 (X=0000 0000, Y=1111 1111): salida b
Solución: 0
Fila 3 (X=0000 0000, Y=1111 1111): salida c
Solución: 1
Fila 3 (X=0000 0000, Y=1111 1111): salida d
Solución: 1
Fila 3 (X=0000 0000, Y=1111 1111): salida e
Solución: 0
Fila 3 (X=0000 0000, Y=1111 1111): salida W
Solución: 0000 0001
