Problema 2 · Introducció als Computadors UPC Examen 2 (temas 4, 5, 6 y 7)
Tema: Blocs aritmètics combinacionals (naturals i enters) · Del examen Examen 2 (temas 4, 5, 6 y 7)
Enunciado
Ejercicio 2 (1,5 puntos). Circuito combinacional aritmético

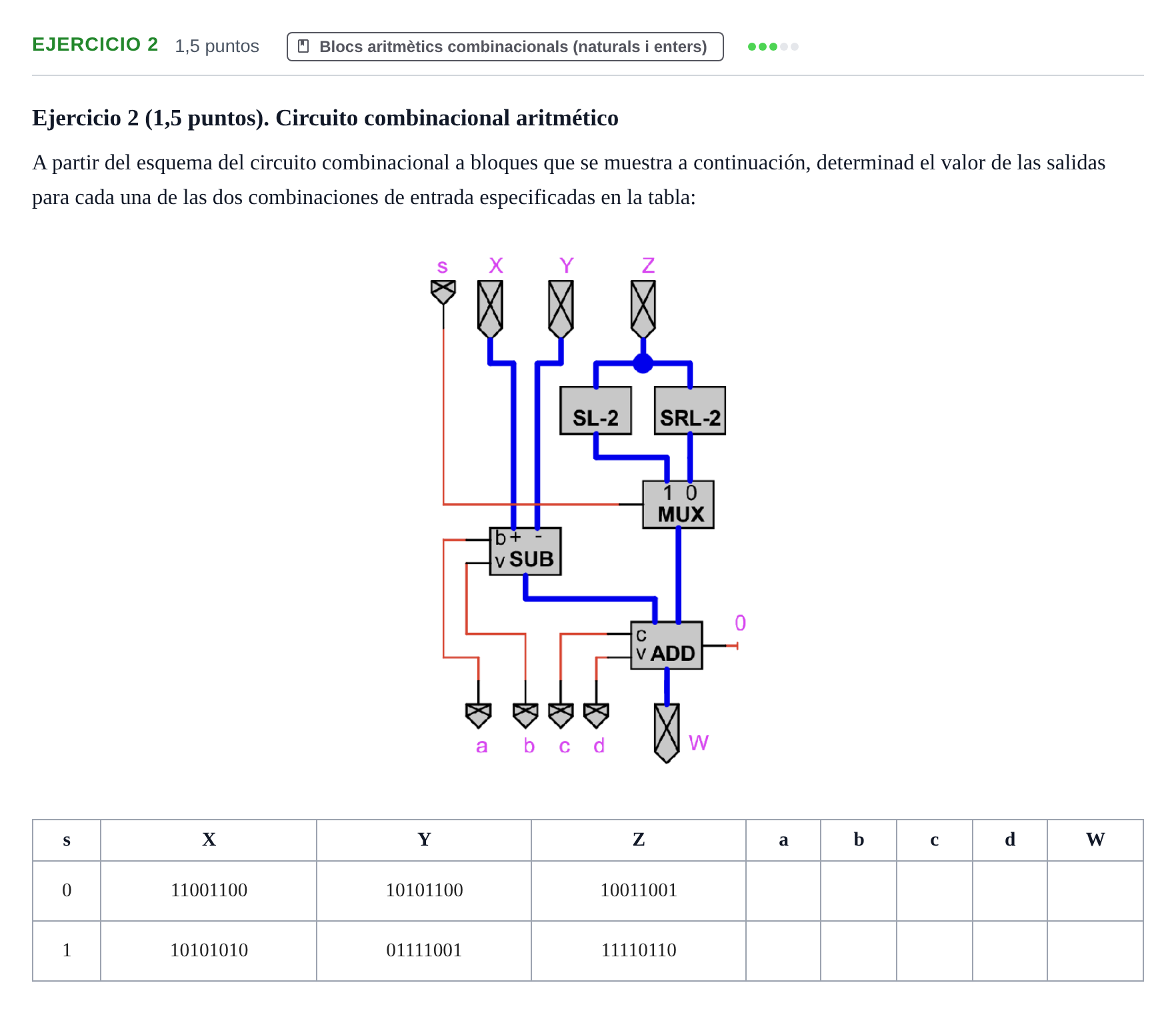

A partir del esquema del circuito combinacional a bloques que se muestra a continuación, determinad el valor de las salidas para cada una de las dos combinaciones de entrada especificadas en la tabla:
s
X
Y
Z
a
b
c
d
W
0
11001100
10101100
10011001
1
10101010
01111001
11110110
Solución
Según los criterios oficiales de corrección
Fila s=0: Salida a (préstamo del restador)
Solución: 0
Fila s=0: Salida b (overflow del restador)
Solución: 0
Fila s=0: Salida c (acarreo de salida del sumador)
Solución: 0
Fila s=0: Salida d (overflow del sumador)
Solución: 0
Fila s=0: Salida W (resultado de 8 bits del sumador)
Solución: 01000110
Fila s=1: Salida a (préstamo del restador)
Solución: 0
Fila s=1: Salida b (overflow del restador)
Solución: 1
Fila s=1: Salida c (acarreo de salida del sumador)
Solución: 1
Fila s=1: Salida d (overflow del sumador)
Solución: 0
Fila s=1: Salida W (resultado de 8 bits del sumador)
Solución: 00001001
