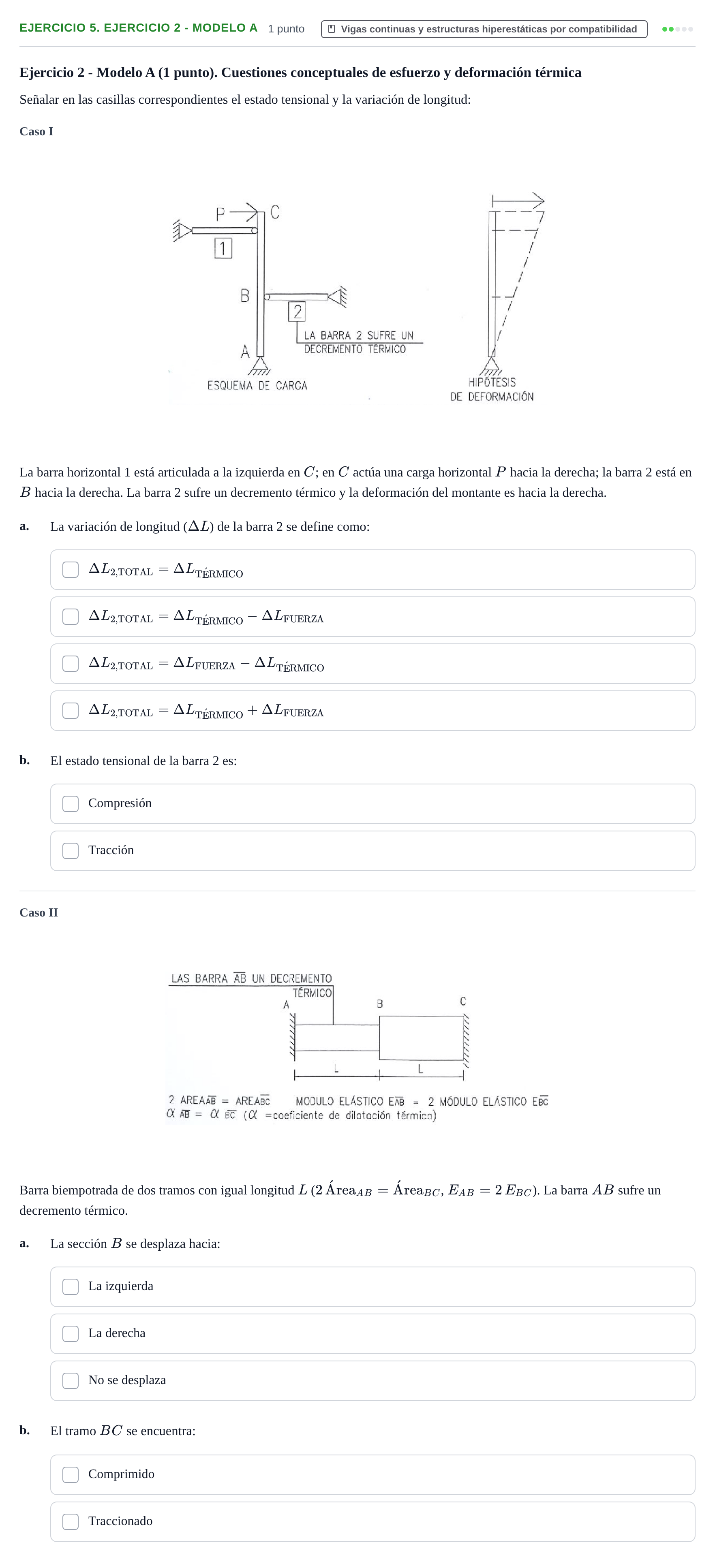

Ejercicio 5. Ejercicio 2 - Modelo A · Estructuras I UPC 2018

Ejercicio 2 - Modelo A (1 punto). Cuestiones conceptuales de esfuerzo y deformación térmica

Señalar en las casillas correspondientes el estado tensional y la variación de longitud:

Caso I

La barra horizontal 1 está articulada a la izquierda en $C$; en $C$ actúa una carga horizontal $P$ hacia la derecha; la barra 2 está en $B$ hacia la derecha. La barra 2 sufre un decremento térmico y la deformación del montante es hacia la derecha.

a.

La variación de longitud ($ΔL$) de la barra 2 se define como:

b.

El estado tensional de la barra 2 es:

Caso II

Barra biempotrada de dos tramos con igual longitud $L$ ($2\,\text{Área}_{AB} = \text{Área}_{BC}$, $E_{AB} = 2\,E_{BC}$). La barra $AB$ sufre un decremento térmico.

a.

La sección $B$ se desplaza hacia:

b.

El tramo $BC$ se encuentra:
