Ejercicio 2. Ejercicio 2 - Modelo B · Estructuras I UPC 2018

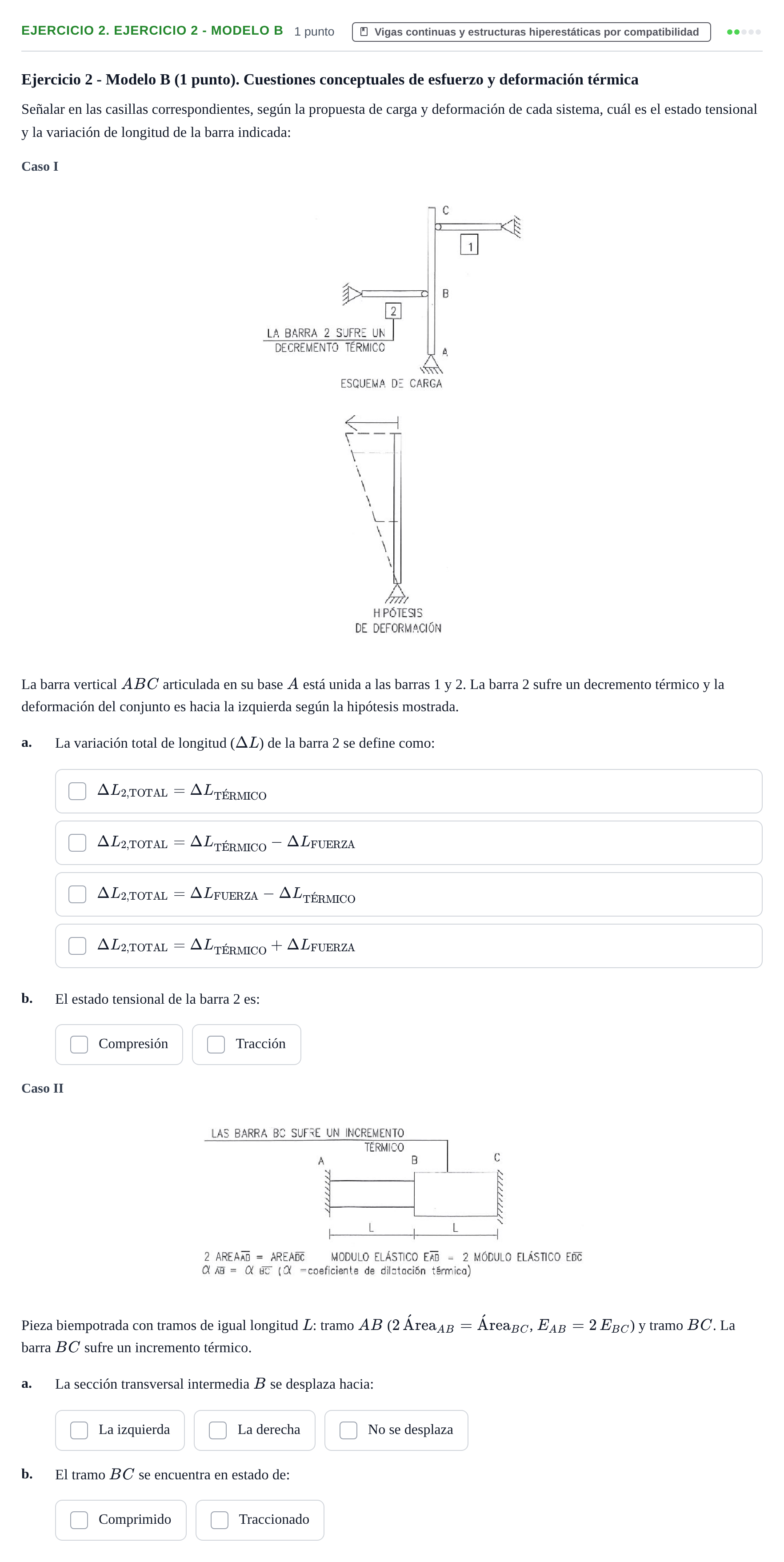

Ejercicio 2 - Modelo B (1 punto). Cuestiones conceptuales de esfuerzo y deformación térmica

Señalar en las casillas correspondientes, según la propuesta de carga y deformación de cada sistema, cuál es el estado tensional y la variación de longitud de la barra indicada:

Caso I

La barra vertical $ABC$ articulada en su base $A$ está unida a las barras 1 y 2. La barra 2 sufre un decremento térmico y la deformación del conjunto es hacia la izquierda según la hipótesis mostrada.

a.

La variación total de longitud ($\Delta L$) de la barra 2 se define como:

b.

El estado tensional de la barra 2 es:

Caso II

Pieza biempotrada con tramos de igual longitud $L$: tramo $AB$ ($2\,\text{Área}_{AB} = \text{Área}_{BC}$, $E_{AB} = 2\,E_{BC}$) y tramo $BC$. La barra $BC$ sufre un incremento térmico.

a.

La sección transversal intermedia $B$ se desplaza hacia:

b.

El tramo $BC$ se encuentra en estado de:
