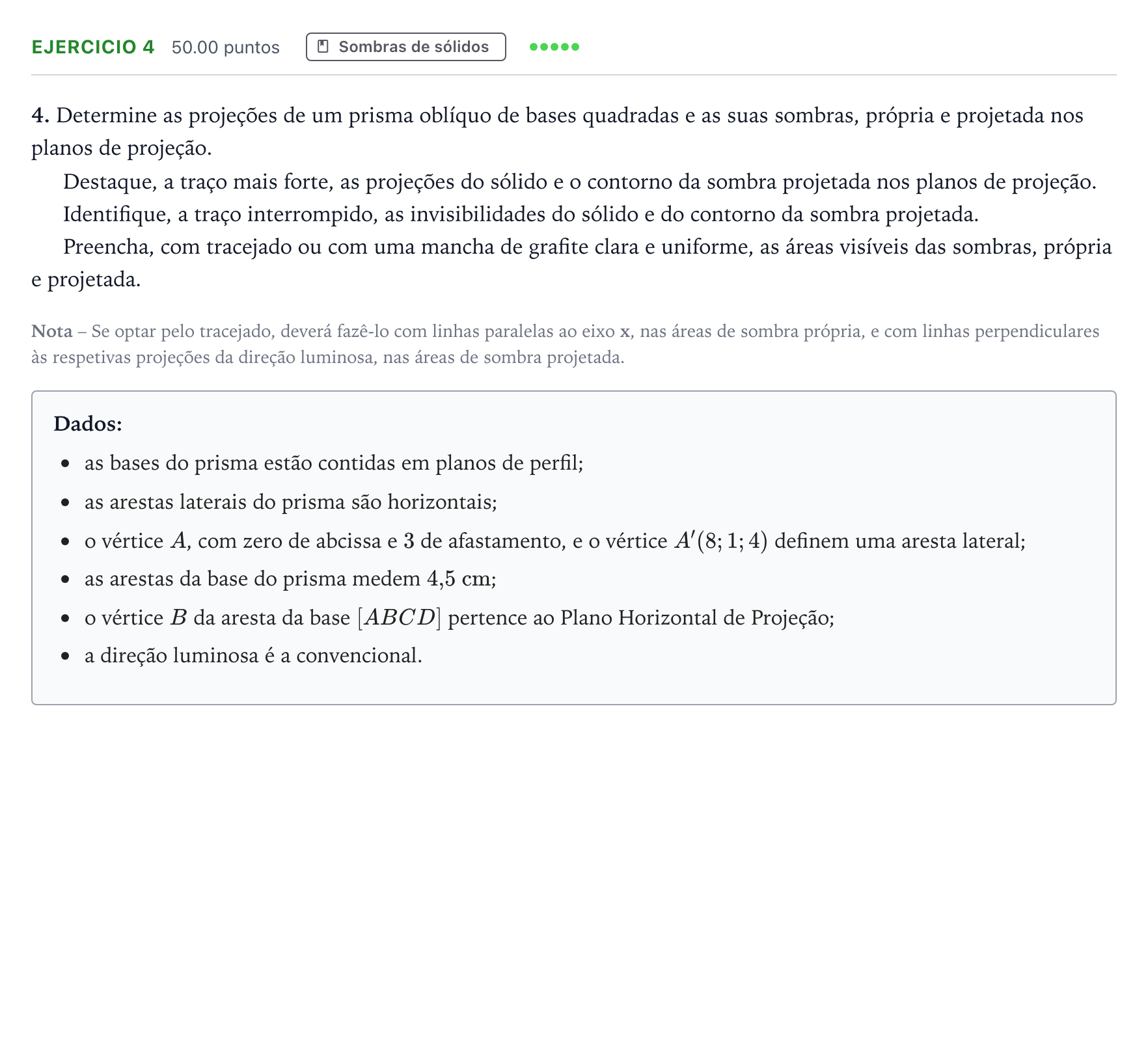

Exercício 4 · Exame Nacional Geometria Descritiva A Época especial 2026

4. Determine as projeções de um prisma oblíquo de bases quadradas e as suas sombras, própria e projetada nos planos de projeção.

Destaque, a traço mais forte, as projeções do sólido e o contorno da sombra projetada nos planos de projeção.

Identifique, a traço interrompido, as invisibilidades do sólido e do contorno da sombra projetada.

Preencha, com tracejado ou com uma mancha de grafite clara e uniforme, as áreas visíveis das sombras, própria e projetada.

Nota – Se optar pelo tracejado, deverá fazê-lo com linhas paralelas ao eixo x, nas áreas de sombra própria, e com linhas perpendiculares às respetivas projeções da direção luminosa, nas áreas de sombra projetada.

Dados:

as bases do prisma estão contidas em planos de perfil;

as arestas laterais do prisma são horizontais;

o vértice $A$, com zero de abcissa e $3$ de afastamento, e o vértice $A'(8; 1; 4)$ definem uma aresta lateral;

as arestas da base do prisma medem $4{,}5\text{ cm}$;

o vértice $B$ da aresta da base $[ABCD]$ pertence ao Plano Horizontal de Projeção;

a direção luminosa é a convencional.
