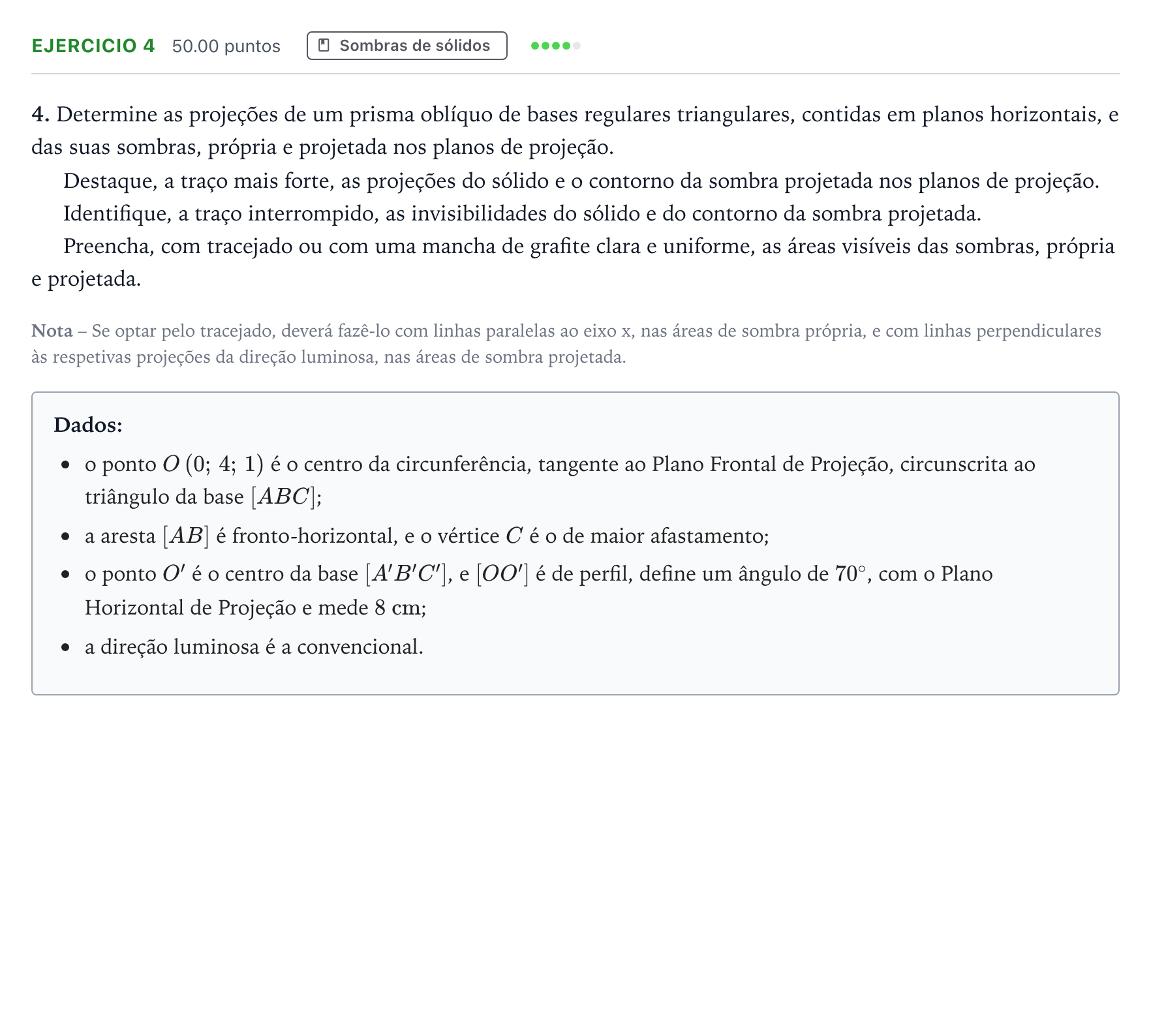

Exercício 4 · Exame Nacional Geometria Descritiva A 2.ª fase 2026

4. Determine as projeções de um prisma oblíquo de bases regulares triangulares, contidas em planos horizontais, e das suas sombras, própria e projetada nos planos de projeção.

Destaque, a traço mais forte, as projeções do sólido e o contorno da sombra projetada nos planos de projeção.

Identifique, a traço interrompido, as invisibilidades do sólido e do contorno da sombra projetada.

Preencha, com tracejado ou com uma mancha de grafite clara e uniforme, as áreas visíveis das sombras, própria e projetada.

Nota – Se optar pelo tracejado, deverá fazê-lo com linhas paralelas ao eixo x, nas áreas de sombra própria, e com linhas perpendiculares às respetivas projeções da direção luminosa, nas áreas de sombra projetada.

Dados:

o ponto $O\,(0;\, 4;\, 1)$ é o centro da circunferência, tangente ao Plano Frontal de Projeção, circunscrita ao triângulo da base $[ABC]$;

a aresta $[AB]$ é fronto-horizontal, e o vértice $C$ é o de maior afastamento;

o ponto $O'$ é o centro da base $[A'B'C']$, e $[OO']$ é de perfil, define um ângulo de $70^\circ$, com o Plano Horizontal de Projeção e mede $8\text{ cm}$;

a direção luminosa é a convencional.
