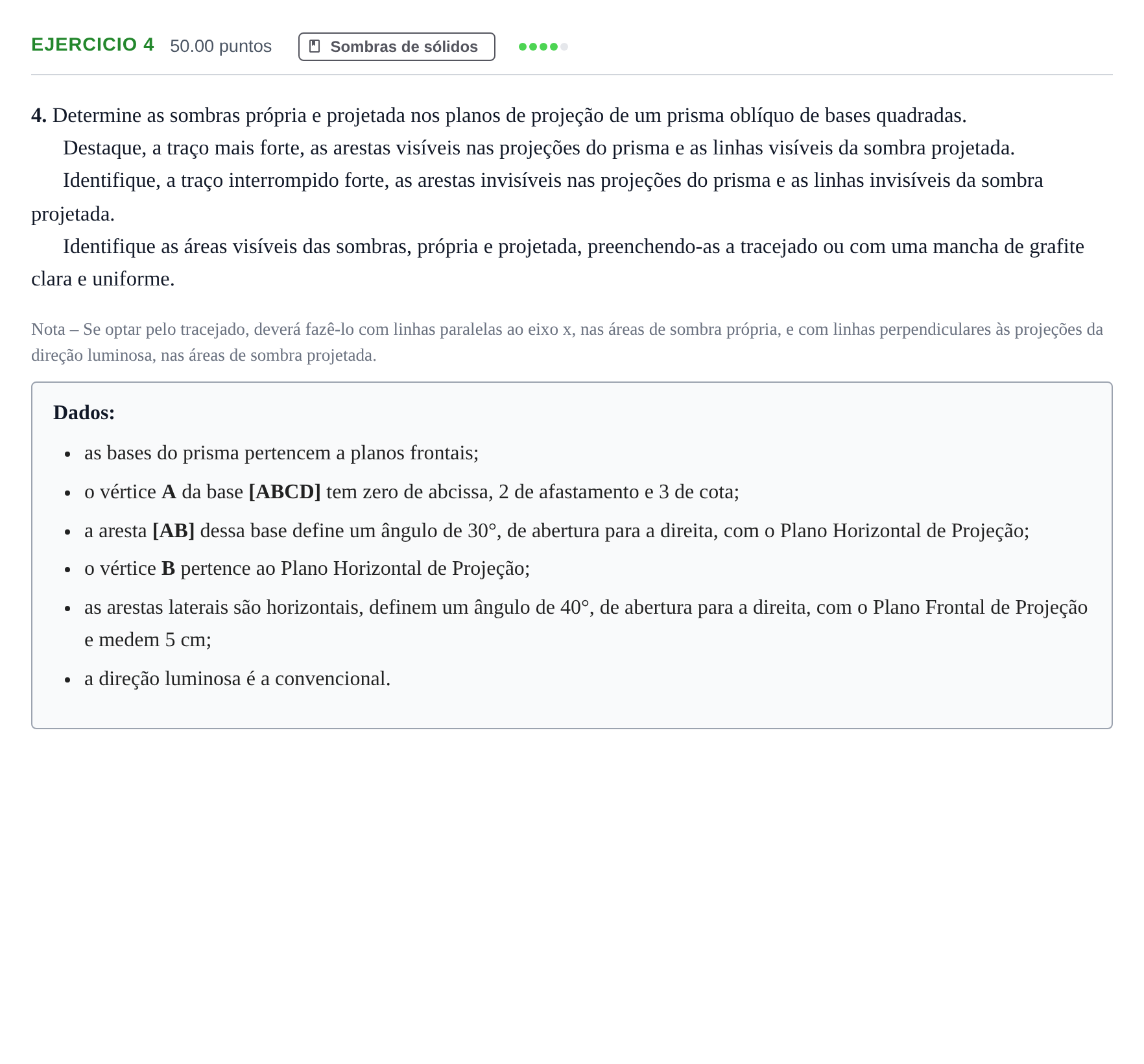

Exercício 4 · Exame Nacional Geometria Descritiva A Época especial 2021

4. Determine as sombras própria e projetada nos planos de projeção de um prisma oblíquo de bases quadradas.

Destaque, a traço mais forte, as arestas visíveis nas projeções do prisma e as linhas visíveis da sombra projetada.

Identifique, a traço interrompido forte, as arestas invisíveis nas projeções do prisma e as linhas invisíveis da sombra projetada.

Identifique as áreas visíveis das sombras, própria e projetada, preenchendo-as a tracejado ou com uma mancha de grafite clara e uniforme.

Nota – Se optar pelo tracejado, deverá fazê-lo com linhas paralelas ao eixo x, nas áreas de sombra própria, e com linhas perpendiculares às projeções da direção luminosa, nas áreas de sombra projetada.

Dados:

as bases do prisma pertencem a planos frontais;

o vértice A da base [ABCD] tem zero de abcissa, 2 de afastamento e 3 de cota;

a aresta [AB] dessa base define um ângulo de 30°, de abertura para a direita, com o Plano Horizontal de Projeção;

o vértice B pertence ao Plano Horizontal de Projeção;

as arestas laterais são horizontais, definem um ângulo de 40°, de abertura para a direita, com o Plano Frontal de Projeção e medem 5 cm;

a direção luminosa é a convencional.
