Exercício 4 · Exame Nacional Geometria Descritiva A 2.ª fase 2023

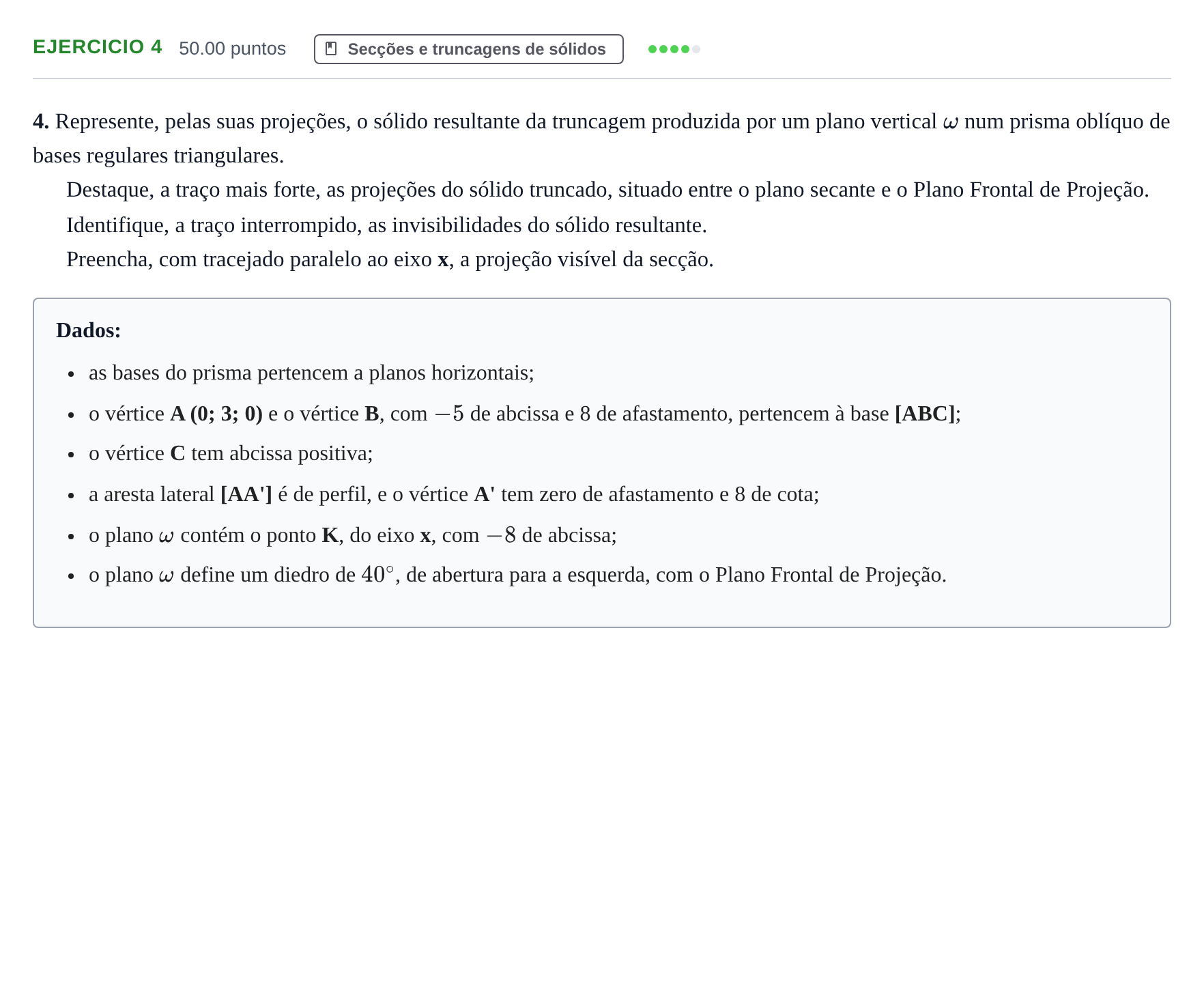

4. Represente, pelas suas projeções, o sólido resultante da truncagem produzida por um plano vertical $\omega$ num prisma oblíquo de bases regulares triangulares.

Destaque, a traço mais forte, as projeções do sólido truncado, situado entre o plano secante e o Plano Frontal de Projeção.

Identifique, a traço interrompido, as invisibilidades do sólido resultante.

Preencha, com tracejado paralelo ao eixo x, a projeção visível da secção.

Dados:

as bases do prisma pertencem a planos horizontais;

o vértice A (0; 3; 0) e o vértice B, com $-5$ de abcissa e 8 de afastamento, pertencem à base [ABC];

o vértice C tem abcissa positiva;

a aresta lateral [AA'] é de perfil, e o vértice A' tem zero de afastamento e 8 de cota;

o plano $\omega$ contém o ponto K, do eixo x, com $-8$ de abcissa;

o plano $\omega$ define um diedro de $40^\circ$, de abertura para a esquerda, com o Plano Frontal de Projeção.
