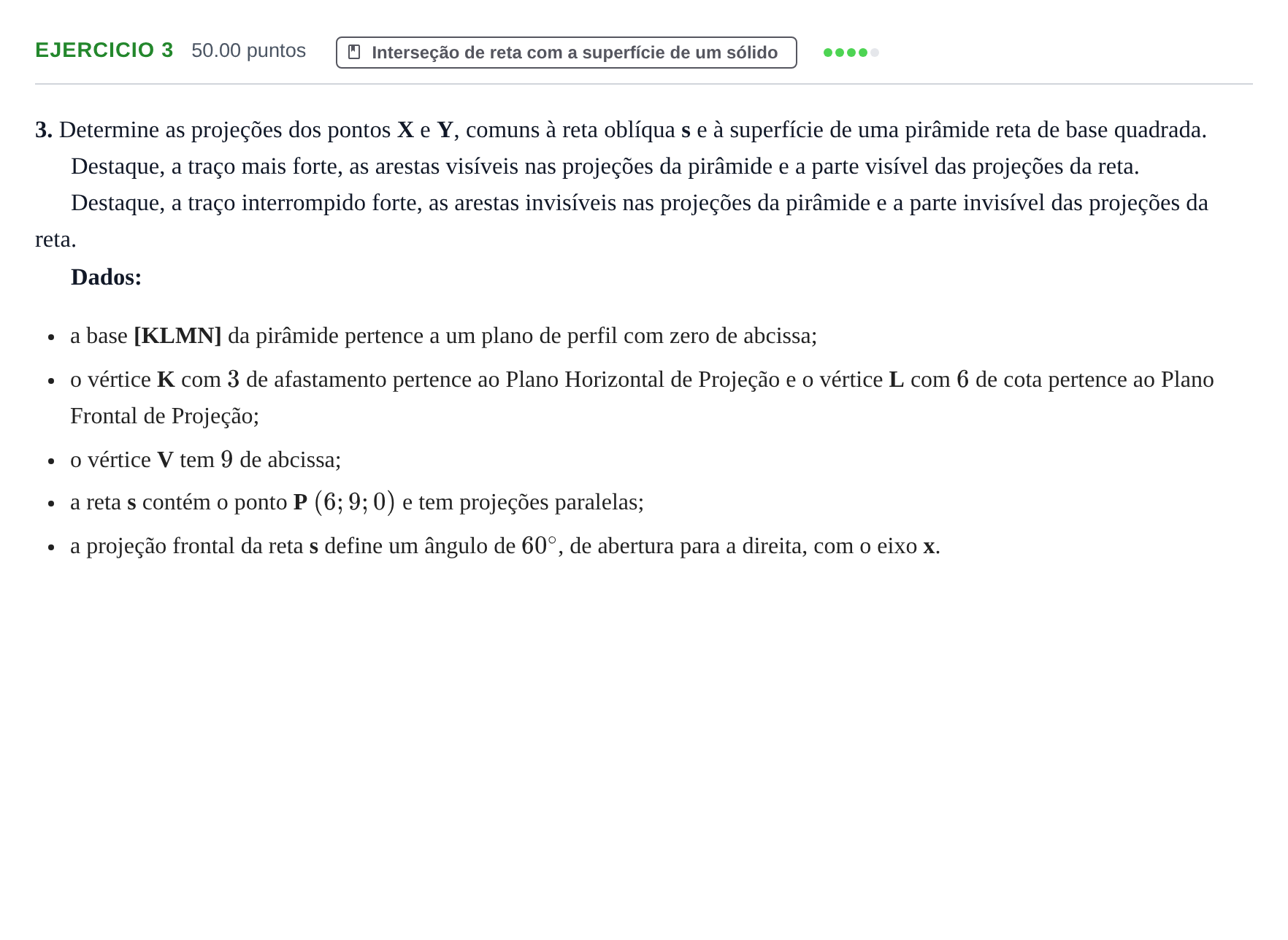

Exercício 3 · Exame Nacional Geometria Descritiva A Época especial 2021

3. Determine as projeções dos pontos X e Y, comuns à reta oblíqua s e à superfície de uma pirâmide reta de base quadrada.

Destaque, a traço mais forte, as arestas visíveis nas projeções da pirâmide e a parte visível das projeções da reta.

Destaque, a traço interrompido forte, as arestas invisíveis nas projeções da pirâmide e a parte invisível das projeções da reta.

Dados:

a base [KLMN] da pirâmide pertence a um plano de perfil com zero de abcissa;

o vértice K com $3$ de afastamento pertence ao Plano Horizontal de Projeção e o vértice L com $6$ de cota pertence ao Plano Frontal de Projeção;

o vértice V tem $9$ de abcissa;

a reta s contém o ponto P $(6; 9; 0)$ e tem projeções paralelas;

a projeção frontal da reta s define um ângulo de $60^\circ$, de abertura para a direita, com o eixo x.
