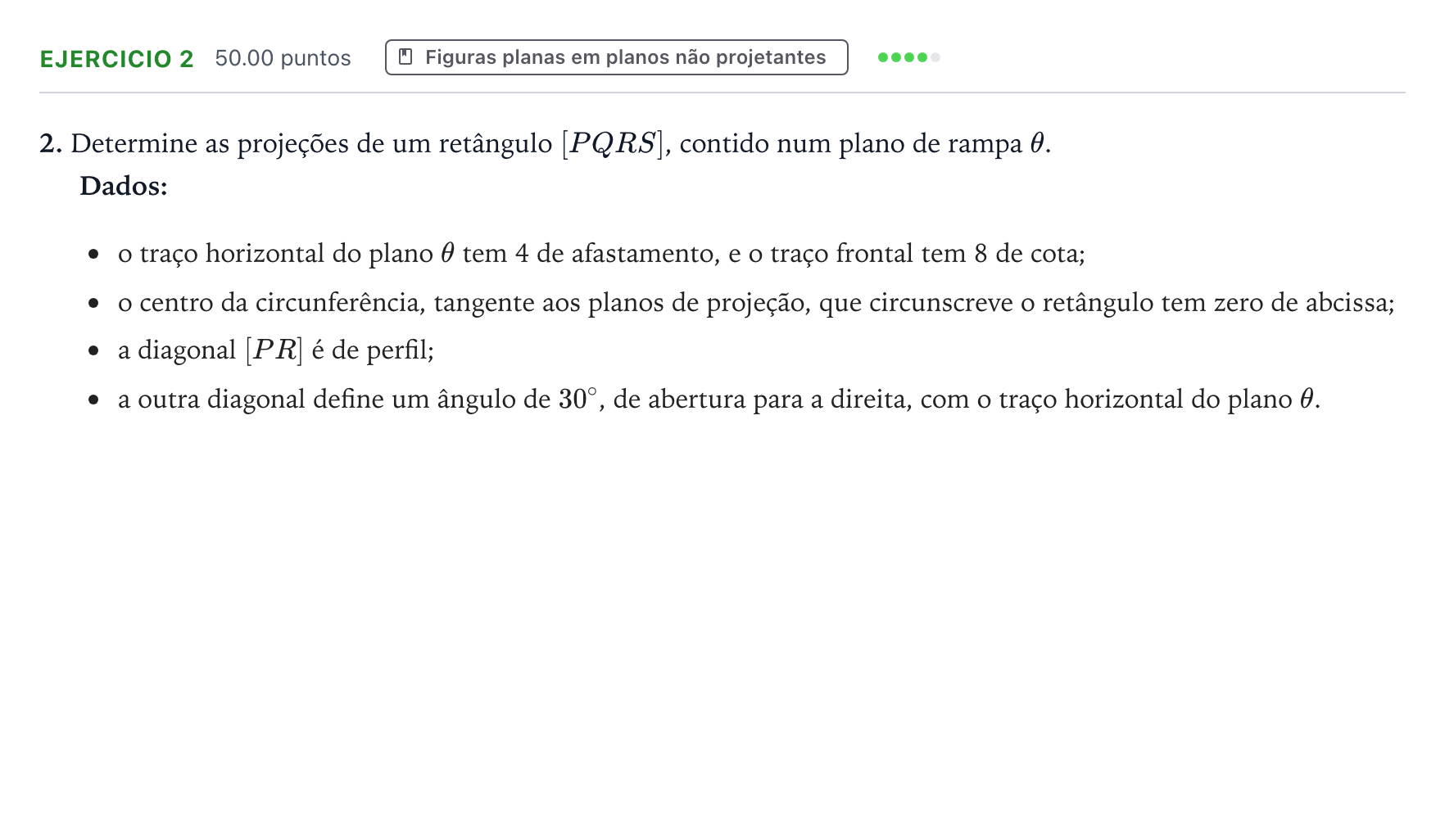

Exercício 2 · Exame Nacional Geometria Descritiva A 2.ª fase 2026

2. Determine as projeções de um retângulo $[PQRS]$, contido num plano de rampa $\theta$.

Dados:

o traço horizontal do plano $\theta$ tem 4 de afastamento, e o traço frontal tem 8 de cota;

o centro da circunferência, tangente aos planos de projeção, que circunscreve o retângulo tem zero de abcissa;

a diagonal $[PR]$ é de perfil;

a outra diagonal define um ângulo de $30^\circ$, de abertura para a direita, com o traço horizontal do plano $\theta$.
