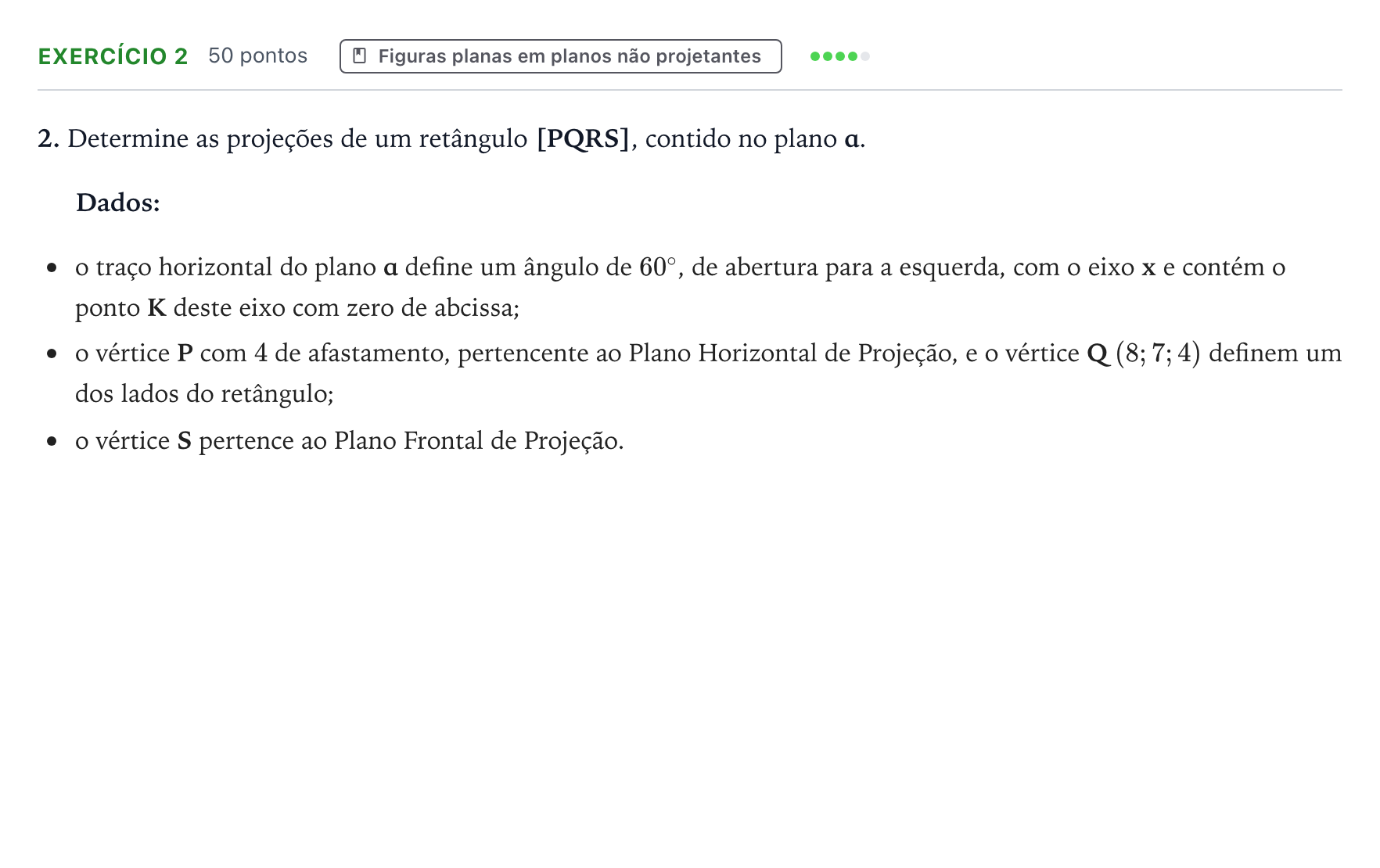

Exercício 2 · Exame Nacional Geometria Descritiva A Época especial 2025

2. Determine as projeções de um retângulo [PQRS], contido no plano α.

Dados:

o traço horizontal do plano α define um ângulo de $60^\circ$, de abertura para a esquerda, com o eixo x e contém o ponto K deste eixo com zero de abcissa;

o vértice P com $4$ de afastamento, pertencente ao Plano Horizontal de Projeção, e o vértice Q $(8; 7; 4)$ definem um dos lados do retângulo;

o vértice S pertence ao Plano Frontal de Projeção.
