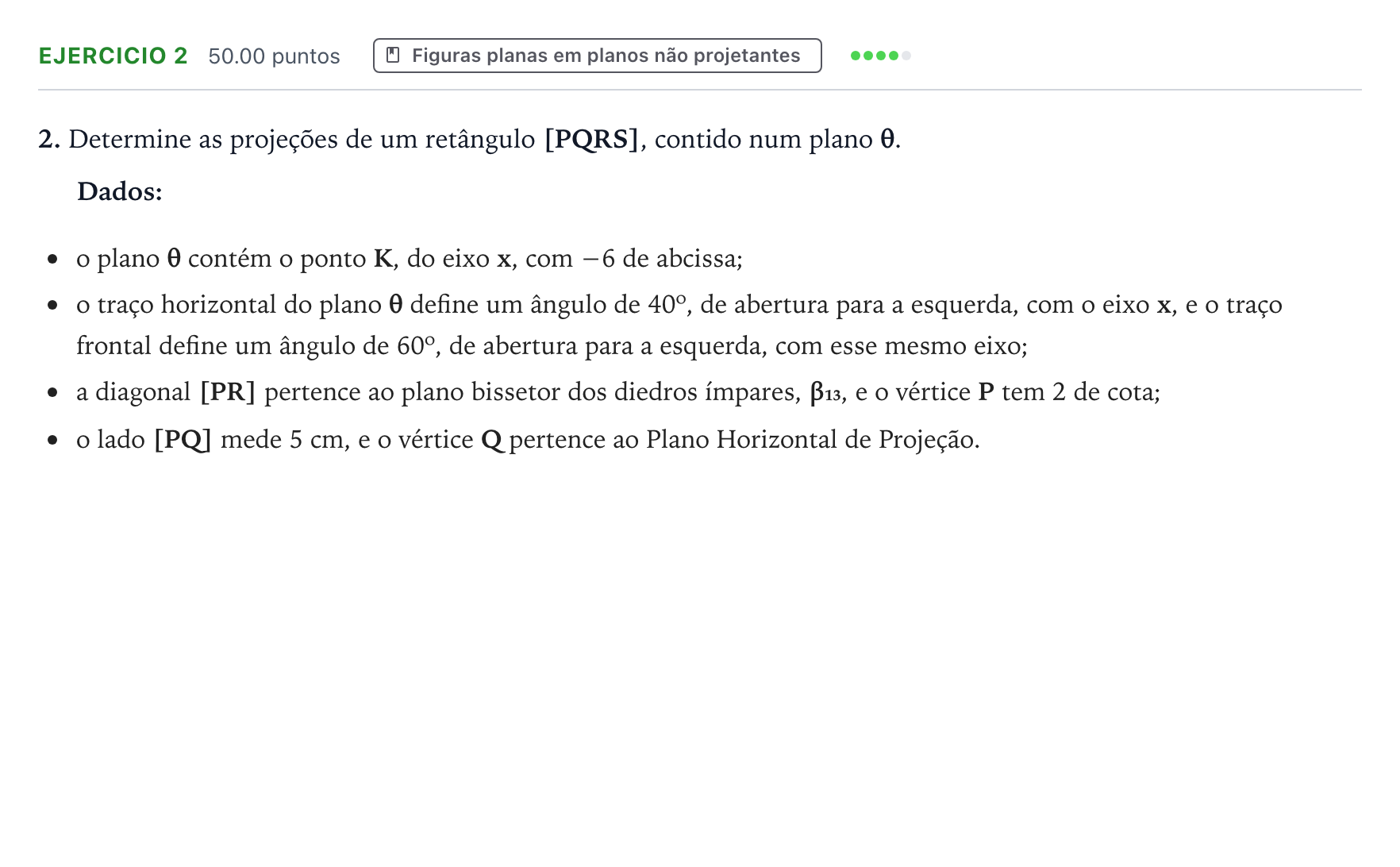

Exercício 2 · Exame Nacional Geometria Descritiva A 1.ª fase 2026

2. Determine as projeções de um retângulo [PQRS], contido num plano θ.

Dados:

o plano θ contém o ponto K, do eixo x, com −6 de abcissa;

o traço horizontal do plano θ define um ângulo de 40º, de abertura para a esquerda, com o eixo x, e o traço frontal define um ângulo de 60º, de abertura para a esquerda, com esse mesmo eixo;

a diagonal [PR] pertence ao plano bissetor dos diedros ímpares, β₁₃, e o vértice P tem 2 de cota;

o lado [PQ] mede 5 cm, e o vértice Q pertence ao Plano Horizontal de Projeção.
