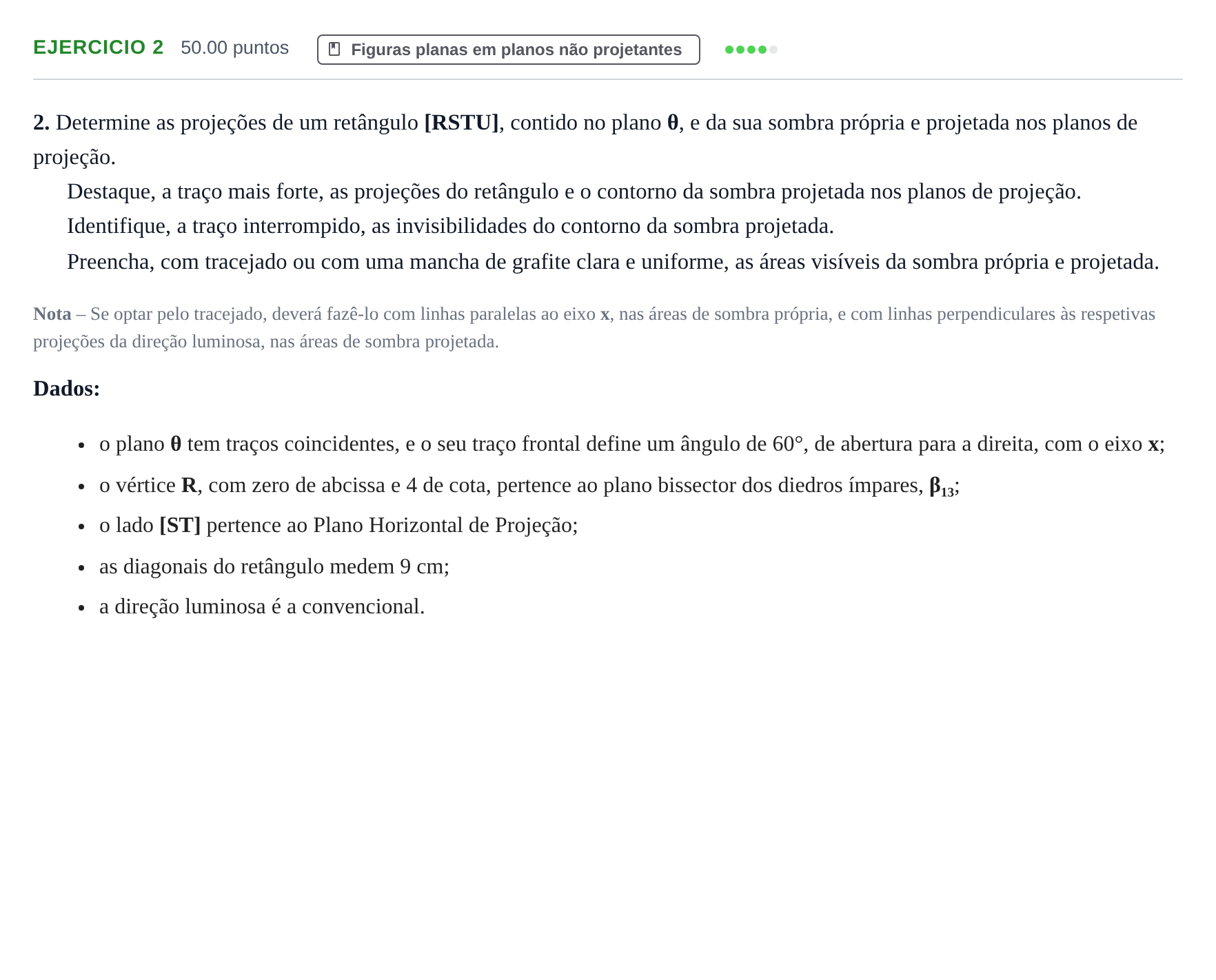

Exercício 2 · Exame Nacional Geometria Descritiva A 1.ª fase 2023

2. Determine as projeções de um retângulo [RSTU], contido no plano θ, e da sua sombra própria e projetada nos planos de projeção.

Destaque, a traço mais forte, as projeções do retângulo e o contorno da sombra projetada nos planos de projeção.

Identifique, a traço interrompido, as invisibilidades do contorno da sombra projetada.

Preencha, com tracejado ou com uma mancha de grafite clara e uniforme, as áreas visíveis da sombra própria e projetada.

Nota – Se optar pelo tracejado, deverá fazê-lo com linhas paralelas ao eixo x, nas áreas de sombra própria, e com linhas perpendiculares às respetivas projeções da direção luminosa, nas áreas de sombra projetada.

Dados:

o plano θ tem traços coincidentes, e o seu traço frontal define um ângulo de 60°, de abertura para a direita, com o eixo x;

o vértice R, com zero de abcissa e 4 de cota, pertence ao plano bissector dos diedros ímpares, β₁₃;

o lado [ST] pertence ao Plano Horizontal de Projeção;

as diagonais do retângulo medem 9 cm;

a direção luminosa é a convencional.
