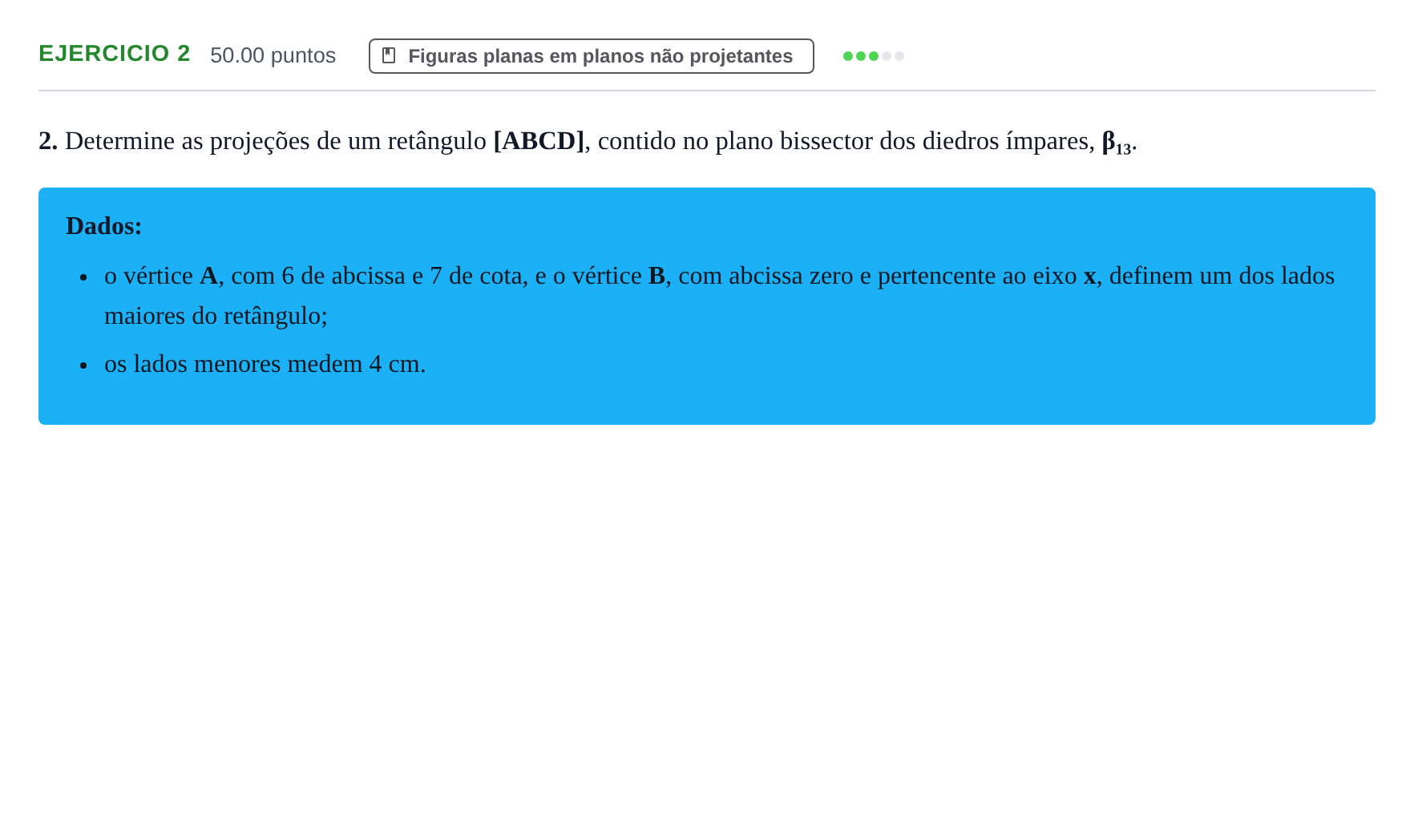

Exercício 2 · Exame Nacional Geometria Descritiva A 2.ª fase 2024

Determine as projeções de um retângulo [ABCD], contido no plano bissector dos diedros ímpares, β₁₃.

Resposta: Representação das projeções horizontal e frontal do retângulo [ABCD]: - Vértice A: pertencente a β₁₃, logo com $x = 6$, cota = 7 e afastamento = 7. - Vértice B: pertencente ao eixo x com $x = 0$, logo $(0; 0; 0)$. - Rebatimento do plano β₁₃ (usando o eixo x como charneira ou método equivalente): - Determinação de $A_r$ e $B_r$. - Construção do retângulo em verdadeira grandeza no rebatimento, traçando os lados menores de 4 cm perpendiculares a $[AB]$ a partir de $A$ e $B$. - Obtenção dos vértices $C_r$ e $D_r$. - Contra-rebatimento para obter as projeções horizontal e frontal dos vértices C e D. - Desenho das projeções do retângulo [ABCD].
