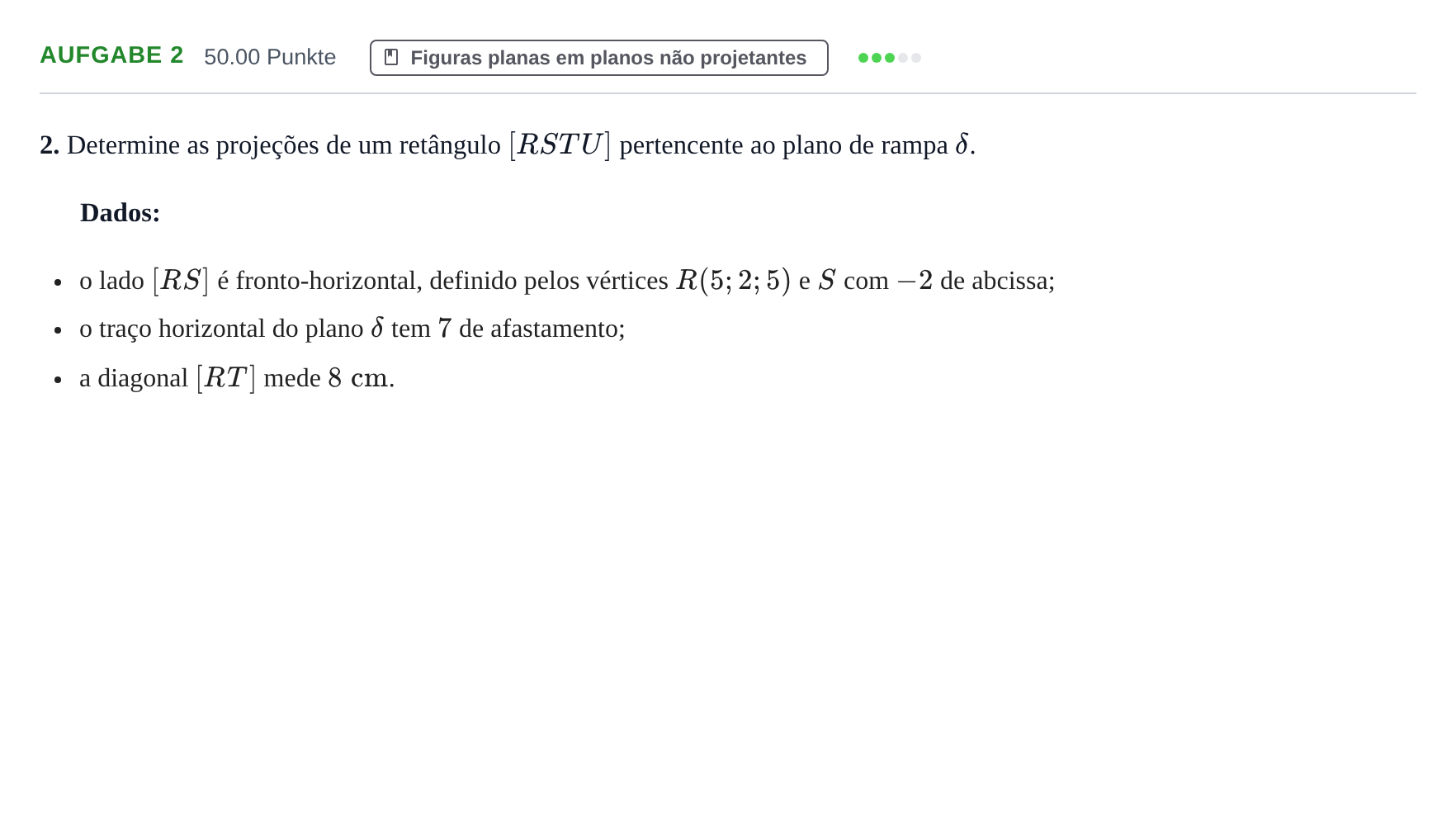

Exercício 2 · Exame Nacional Geometria Descritiva A Época especial 2022

2. Determine as projeções de um retângulo $[RSTU]$ pertencente ao plano de rampa $\delta$.

Dados:

o lado $[RS]$ é fronto-horizontal, definido pelos vértices $R(5; 2; 5)$ e $S$ com $-2$ de abcissa;

o traço horizontal do plano $\delta$ tem $7$ de afastamento;

a diagonal $[RT]$ mede $8\text{ cm}$.
