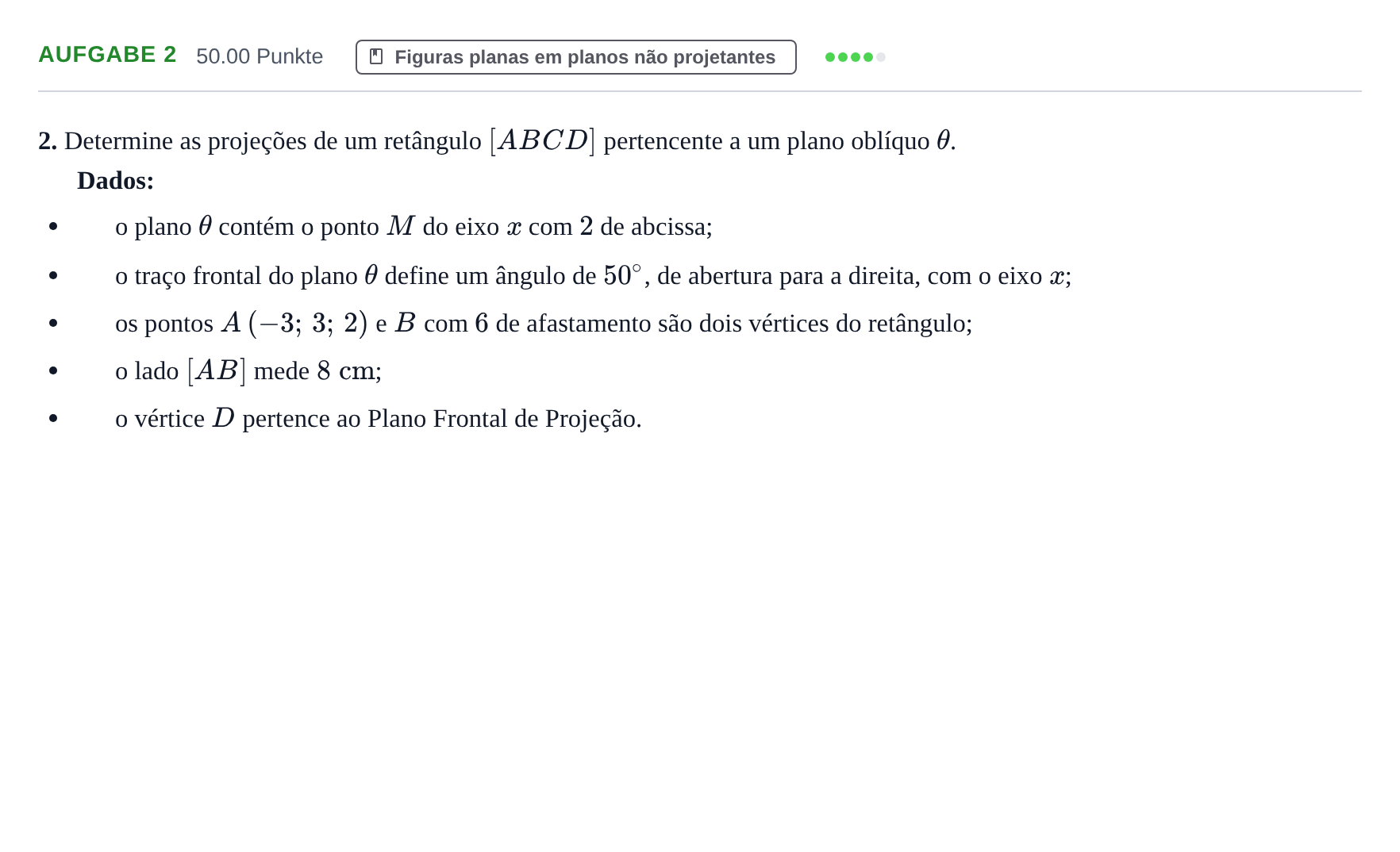

Exercício 2 · Exame Nacional Geometria Descritiva A 1.ª fase 2021

2. Determine as projeções de um retângulo $[ABCD]$ pertencente a um plano oblíquo $\theta$.

Dados: o plano $\theta$ contém o ponto $M$ do eixo $x$ com $2$ de abcissa;

o traço frontal do plano $\theta$ define um ângulo de $50^\circ$, de abertura para a direita, com o eixo $x$;

os pontos $A\,(-3;\, 3;\, 2)$ e $B$ com $6$ de afastamento são dois vértices do retângulo;

o lado $[AB]$ mede $8\text{ cm}$;

o vértice $D$ pertence ao Plano Frontal de Projeção.
