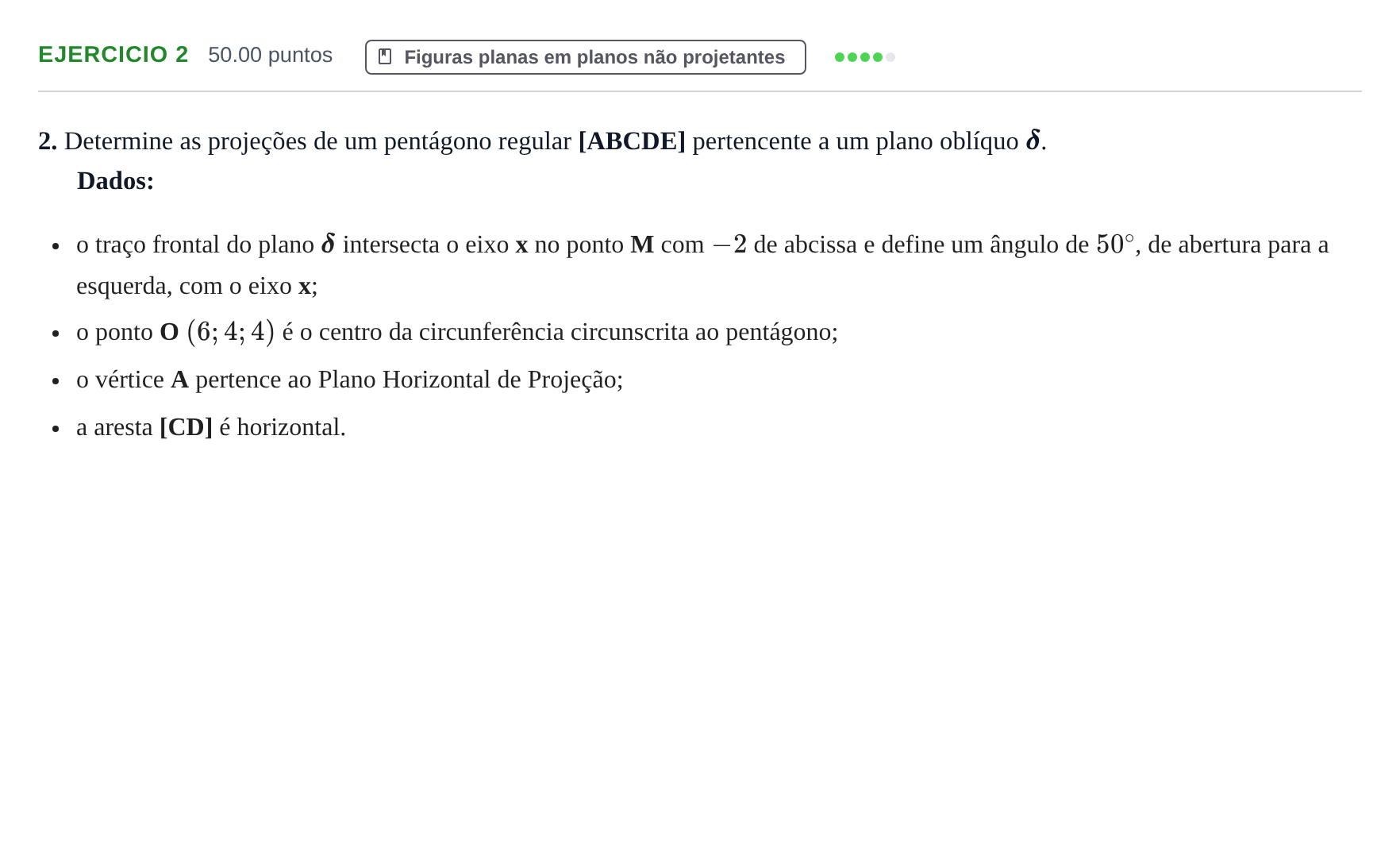

Exercício 2 · Exame Nacional Geometria Descritiva A Época especial 2021

2. Determine as projeções de um pentágono regular [ABCDE] pertencente a um plano oblíquo $\boldsymbol{\delta}$.

Dados:

o traço frontal do plano $\boldsymbol{\delta}$ intersecta o eixo x no ponto M com $-2$ de abcissa e define um ângulo de $50^\circ$, de abertura para a esquerda, com o eixo x;

o ponto O $(6; 4; 4)$ é o centro da circunferência circunscrita ao pentágono;

o vértice A pertence ao Plano Horizontal de Projeção;

a aresta [CD] é horizontal.
