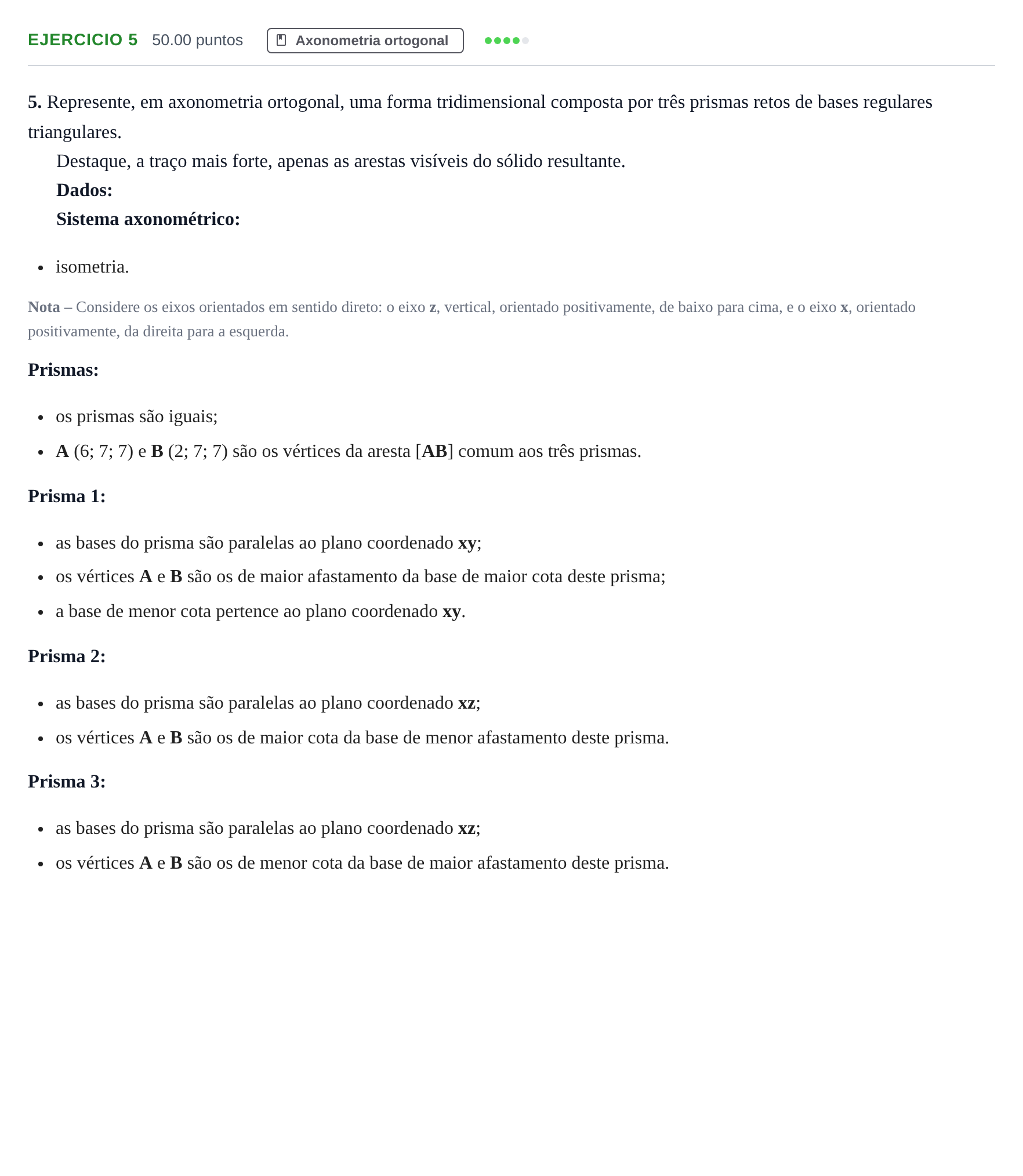

Exercício 5 · Exame Nacional Geometria Descritiva A 1.ª fase 2022

5. Represente, em axonometria ortogonal, uma forma tridimensional composta por três prismas retos de bases regulares triangulares.

Destaque, a traço mais forte, apenas as arestas visíveis do sólido resultante.

Dados:

Sistema axonométrico:

isometria.

Nota – Considere os eixos orientados em sentido direto: o eixo z, vertical, orientado positivamente, de baixo para cima, e o eixo x, orientado positivamente, da direita para a esquerda.

Prismas:

os prismas são iguais;

A (6; 7; 7) e B (2; 7; 7) são os vértices da aresta [ AB ] comum aos três prismas.

Prisma 1:

as bases do prisma são paralelas ao plano coordenado xy;

os vértices A e B são os de maior afastamento da base de maior cota deste prisma;

a base de menor cota pertence ao plano coordenado xy.

Prisma 2:

as bases do prisma são paralelas ao plano coordenado xz;

os vértices A e B são os de maior cota da base de menor afastamento deste prisma.

Prisma 3:

as bases do prisma são paralelas ao plano coordenado xz;

os vértices A e B são os de menor cota da base de maior afastamento deste prisma.
