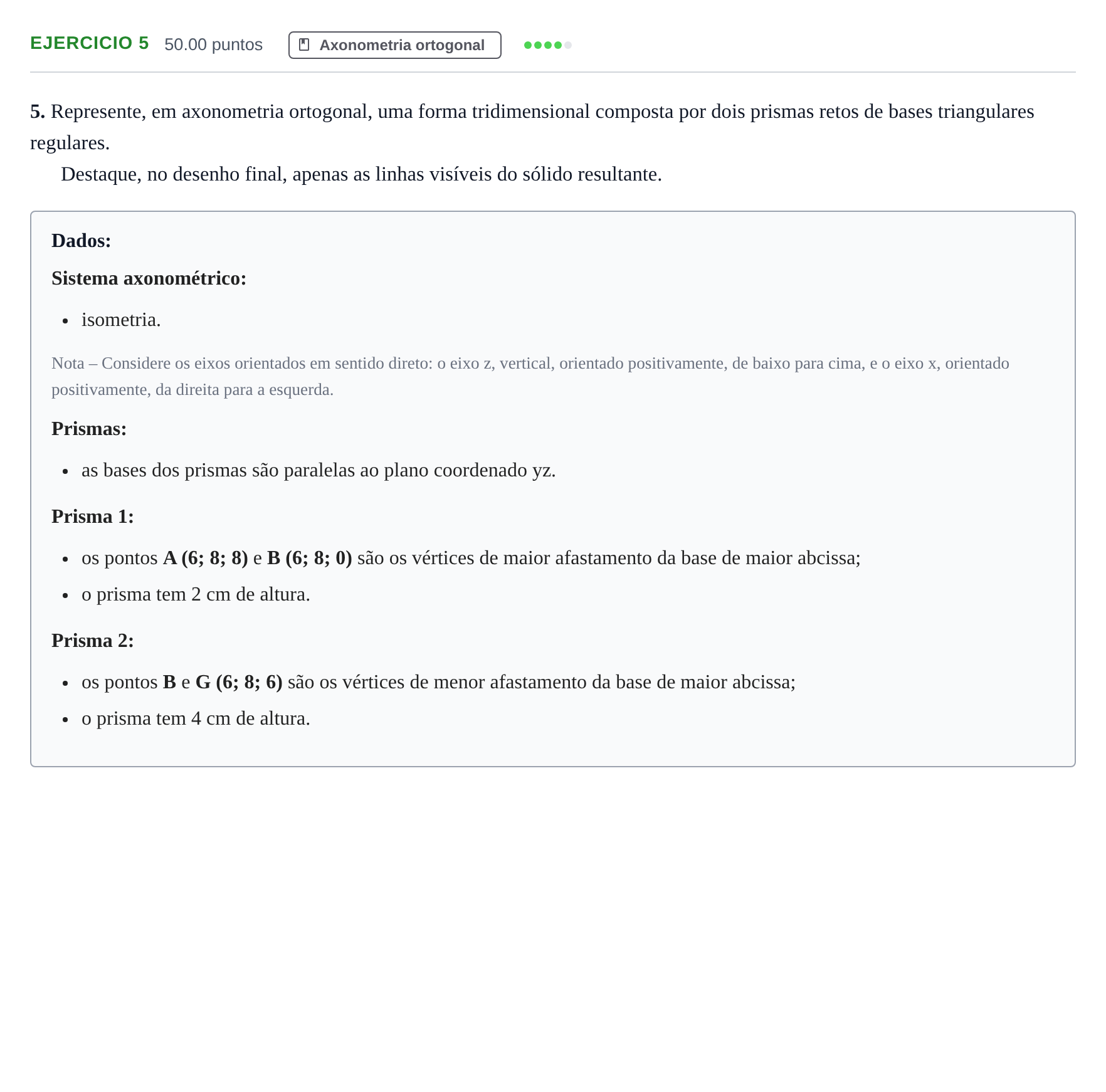

Exercício 5 · Exame Nacional Geometria Descritiva A Época especial 2021

5. Represente, em axonometria ortogonal, uma forma tridimensional composta por dois prismas retos de bases triangulares regulares.

Destaque, no desenho final, apenas as linhas visíveis do sólido resultante.

Dados:

Sistema axonométrico:

isometria.

Nota – Considere os eixos orientados em sentido direto: o eixo z, vertical, orientado positivamente, de baixo para cima, e o eixo x, orientado positivamente, da direita para a esquerda.

Prismas:

as bases dos prismas são paralelas ao plano coordenado yz.

Prisma 1:

os pontos A (6; 8; 8) e B (6; 8; 0) são os vértices de maior afastamento da base de maior abcissa;

o prisma tem 2 cm de altura.

Prisma 2:

os pontos B e G (6; 8; 6) são os vértices de menor afastamento da base de maior abcissa;

o prisma tem 4 cm de altura.
