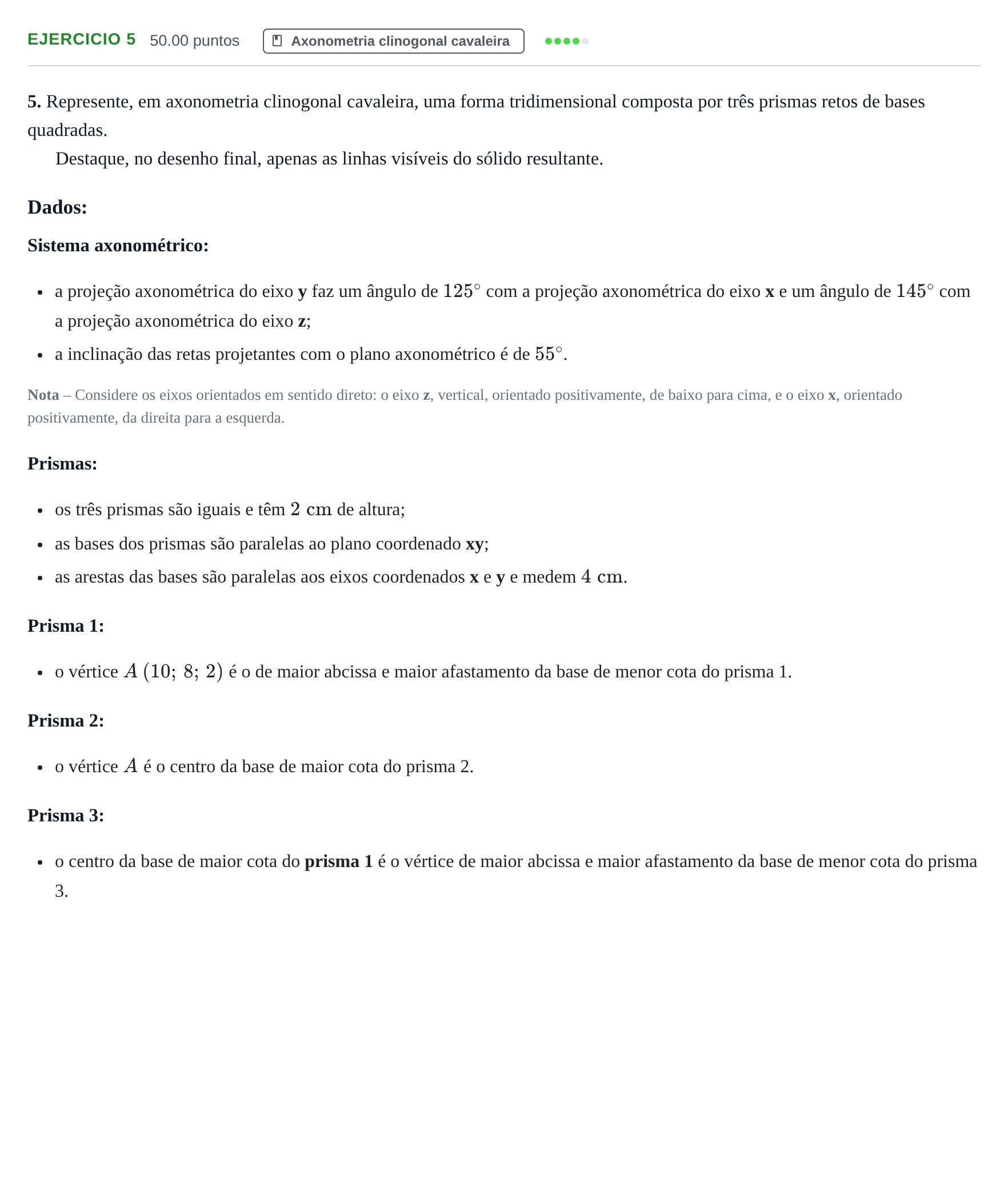

Exercício 5 · Exame Nacional Geometria Descritiva A 2.ª fase 2023

Represente, em axonometria clinogonal cavaleira, uma forma tridimensional composta por três prismas retos de bases quadradas. Destaque, no desenho final, apenas as linhas visíveis do sólido resultante.

Resposta: Desenho axonométrico em perspetiva cavaleira dos três prismas com arestas visíveis destacadas. - Eixo $z$ vertical, eixo $x$ horizontal orientado para a esquerda formando $90^\circ$ com $z$, e projeção axonométrica do eixo $y$ orientada para baixo e para a direita formando $125^\circ$ com $x$ e $145^\circ$ com $z$. - Determinação gráfica do coeficiente de redução ao longo do eixo $y$ através do triângulo de rebatimento com ângulo de $55^\circ$. - Prisma 1: base inferior quadrada no plano $z = 2\text{ cm}$ com o vértice $A\,(10;\,8;\,2)$ de maior abcissa e afastamento; altura de $2\text{ cm}$ até $z = 4\text{ cm}$. - Prisma 2: centro da base de maior cota no ponto $A\,(10;\,8;\,2)$; desenvolve-se para baixo até $z = 0\text{ cm}$ (altura $2\text{ cm}$). - Prisma 3: vértice de maior abcissa e maior afastamento da base de menor cota coincide com o centro da base superior do prisma 1; desenvolve-se de $z = 4\text{ cm}$ a $z = 6\text{ cm}$. - Identificação correta e traçado reforçado de todas as arestas visíveis da composição tridimensional resultante.
