Partie 5 - Flux matière-énergie-information · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - SIN 2023

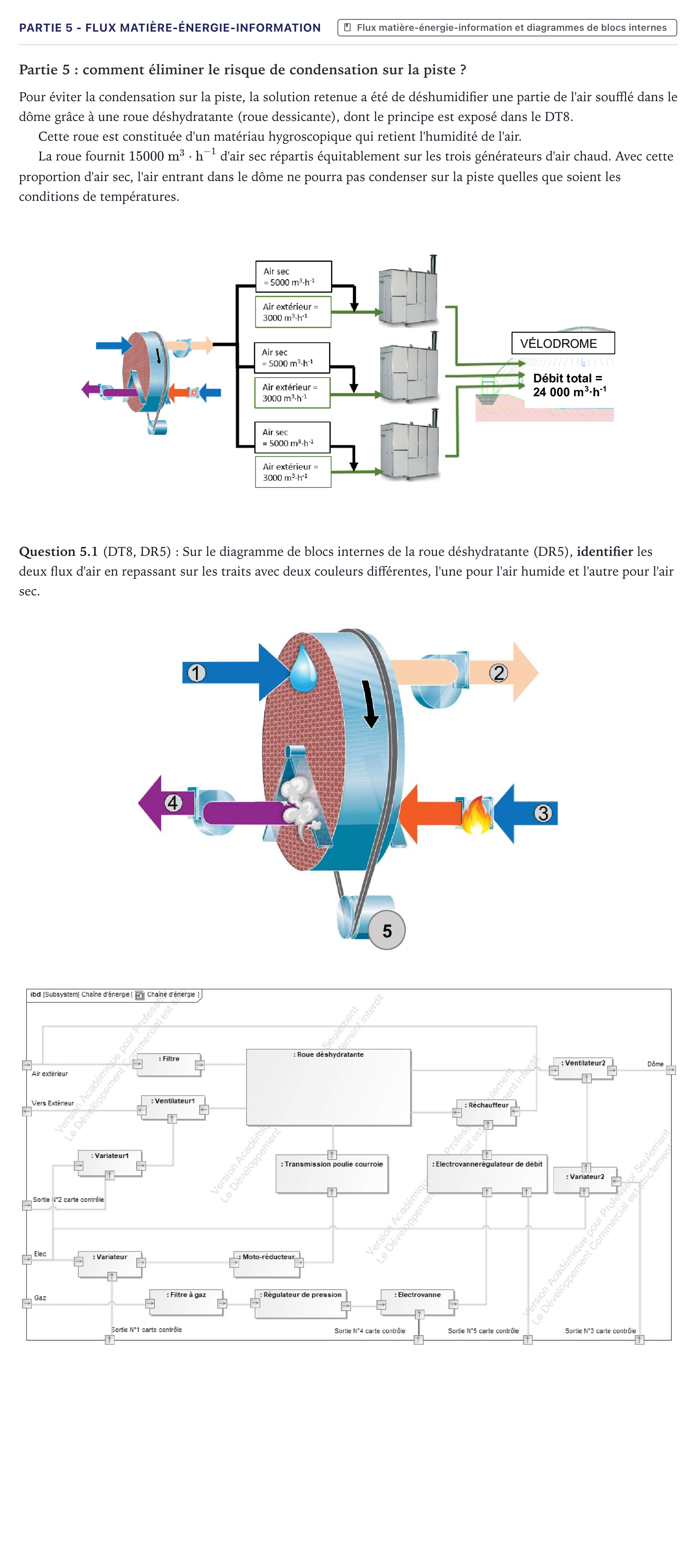

Question 5.1 : Sur le diagramme de blocs internes de la roue déshydratante (DR5), identifier les deux flux d'air en repassant sur les traits avec deux couleurs différentes, l'une pour l'air humide et l'autre pour l'air sec.

Réponse : Flux d'air du circuit de traitement (menant à l'air sec soufflé dans le dôme) : - Entrée « Air extérieur » $\rightarrow$ « Filtre » $\rightarrow$ « Roue déshydratante » (l'humidité y est retenue) $\rightarrow$ « Ventilateur2 » $\rightarrow$ Sortie « Dôme ». - La portion après la traversée de la roue déshydratante (entre la roue, le Ventilateur2 et le Dôme) transporte l'air sec. Flux d'air du circuit de régénération (évacuation de l'air humide) : - Entrée d'air par le haut $\rightarrow$ « Réchauffeur » (chauffé par le gaz) $\rightarrow$ « Roue déshydratante » (l'air chaud vaporise et emporte l'humidité accumulée) $\rightarrow$ « Ventilateur1 » $\rightarrow$ Sortie « Vers Extérieur ». - La portion après la traversée de la roue (entre la roue, le Ventilateur1 et Vers Extérieur) transporte l'air humide rejeté.
