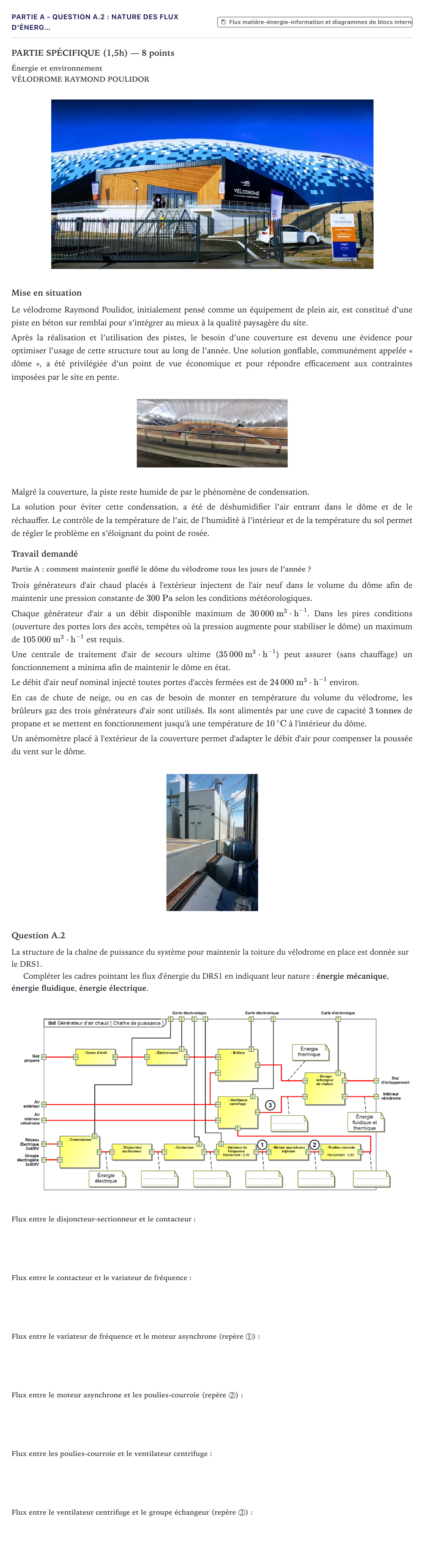

Partie A - Question A.2 : Nature des flux d'énerg… · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - EE 2023

PARTIE SPÉCIFIQUE (1,5h) — 8 points

Énergie et environnement

VÉLODROME RAYMOND POULIDOR

Mise en situation

Le vélodrome Raymond Poulidor, initialement pensé comme un équipement de plein air, est constitué d’une piste en béton sur remblai pour s’intégrer au mieux à la qualité paysagère du site.

Après la réalisation et l’utilisation des pistes, le besoin d’une couverture est devenu une évidence pour optimiser l’usage de cette structure tout au long de l’année. Une solution gonflable, communément appelée « dôme », a été privilégiée d’un point de vue économique et pour répondre efficacement aux contraintes imposées par le site en pente.

Malgré la couverture, la piste reste humide de par le phénomène de condensation.

La solution pour éviter cette condensation, a été de déshumidifier l’air entrant dans le dôme et de le réchauffer. Le contrôle de la température de l’air, de l’humidité à l’intérieur et de la température du sol permet de régler le problème en s’éloignant du point de rosée.

Travail demandé

Partie A: comment maintenir gonflé le dôme du vélodrome tous les jours de l’année ?

Trois générateurs d'air chaud placés à l'extérieur injectent de l'air neuf dans le volume du dôme afin de maintenir une pression constante de $300\text{ Pa}$ selon les conditions météorologiques.

Chaque générateur d'air a un débit disponible maximum de $30\,000\text{ m}^3\cdot\text{h}^{-1}$. Dans les pires conditions (ouverture des portes lors des accès, tempêtes où la pression augmente pour stabiliser le dôme) un maximum de $105\,000\text{ m}^3\cdot\text{h}^{-1}$ est requis.

Une centrale de traitement d'air de secours ultime ($35\,000\text{ m}^3\cdot\text{h}^{-1}$) peut assurer (sans chauffage) un fonctionnement a minima afin de maintenir le dôme en état.

Le débit d'air neuf nominal injecté toutes portes d'accès fermées est de $24\,000\text{ m}^3\cdot\text{h}^{-1}$ environ.

En cas de chute de neige, ou en cas de besoin de monter en température du volume du vélodrome, les brûleurs gaz des trois générateurs d'air sont utilisés. Ils sont alimentés par une cuve de capacité $3\text{ tonnes}$ de propane et se mettent en fonctionnement jusqu'à une température de $10\,^\circ\text{C}$ à l'intérieur du dôme.

Un anémomètre placé à l'extérieur de la couverture permet d'adapter le débit d'air pour compenser la poussée du vent sur le dôme.

Question A.2

La structure de la chaîne de puissance du système pour maintenir la toiture du vélodrome en place est donnée sur le DRS1.

Compléter les cadres pointant les flux d'énergie du DRS1 en indiquant leur nature: énergie mécanique, énergie fluidique, énergie électrique.
