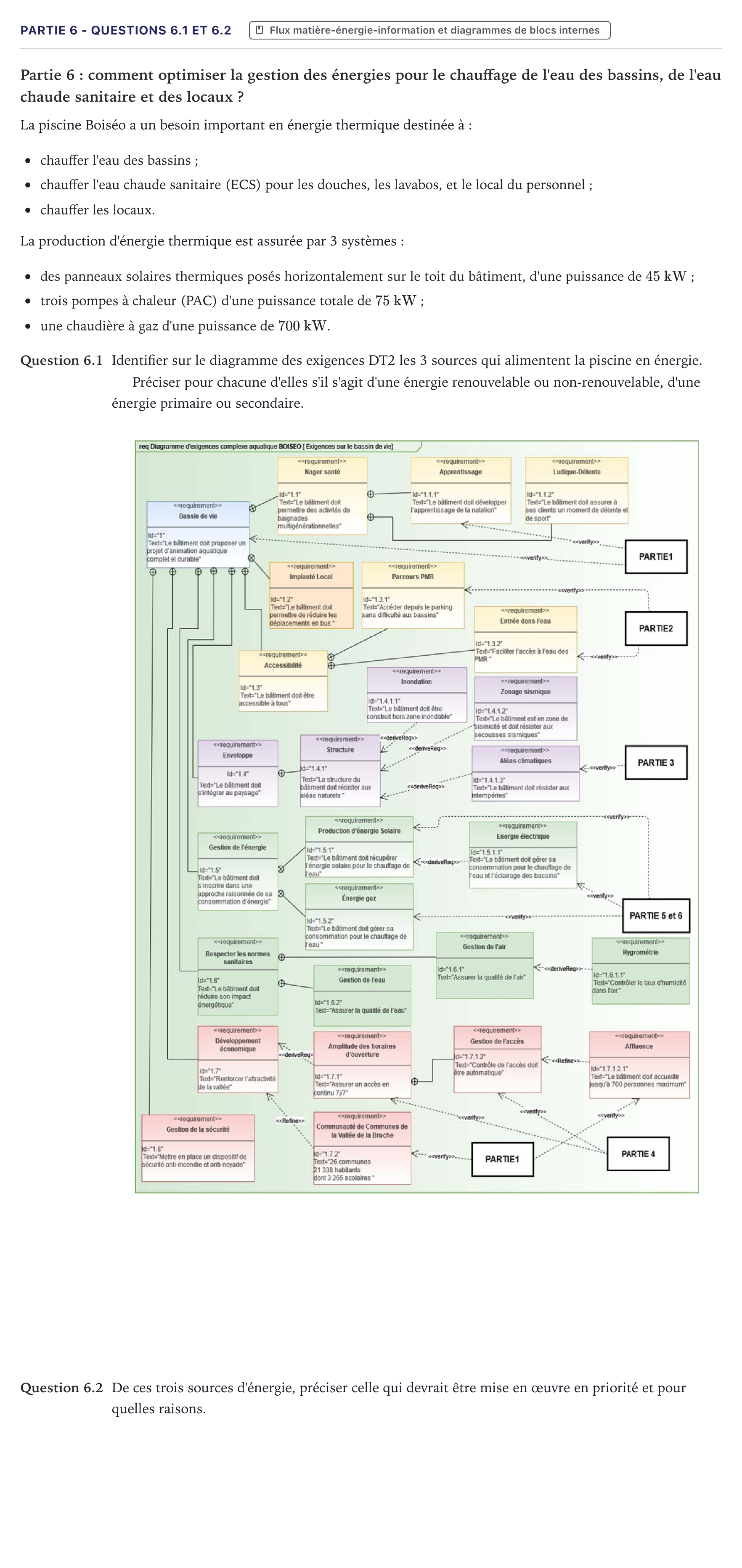

Partie 6 - Questions 6.1 et 6.2 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - SIN 2022

Partie 6: comment optimiser la gestion des énergies pour le chauffage de l'eau des bassins, de l'eau chaude sanitaire et des locaux ?

La piscine Boiséo a un besoin important en énergie thermique destinée à:

chauffer l'eau des bassins;

chauffer l'eau chaude sanitaire (ECS) pour les douches, les lavabos, et le local du personnel;

chauffer les locaux.

La production d'énergie thermique est assurée par 3 systèmes:

des panneaux solaires thermiques posés horizontalement sur le toit du bâtiment, d'une puissance de $45\text{ kW}$;

trois pompes à chaleur (PAC) d'une puissance totale de $75\text{ kW}$;

une chaudière à gaz d'une puissance de $700\text{ kW}$.

Question 6.1

Identifier sur le diagramme des exigences DT2 les 3 sources qui alimentent la piscine en énergie.

Préciser pour chacune d'elles s'il s'agit d'une énergie renouvelable ou non-renouvelable, d'une énergie primaire ou secondaire.

Question 6.2

De ces trois sources d'énergie, préciser celle qui devrait être mise en œuvre en priorité et pour quelles raisons.
