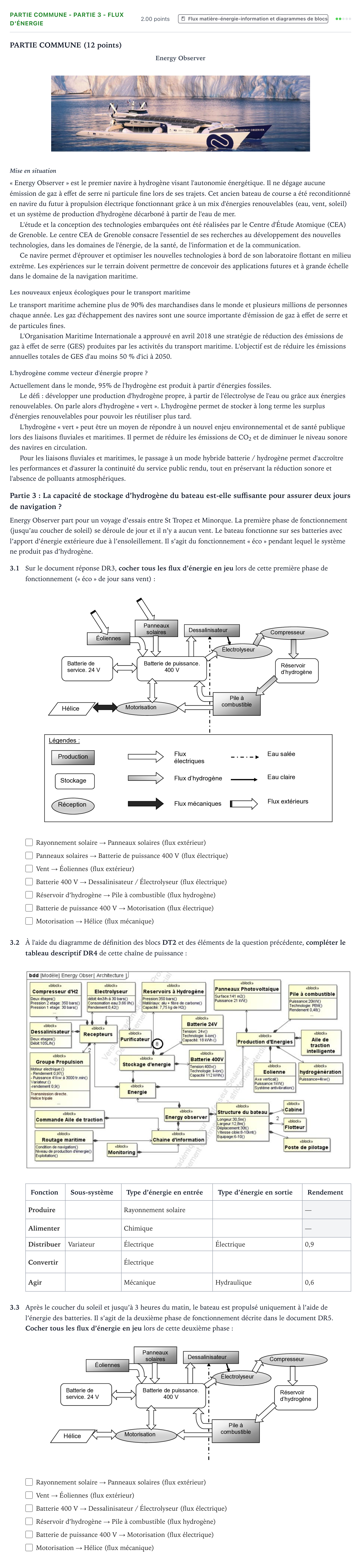

Partie commune - Partie 3 - Flux d'énergie · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - AC 2022

PARTIE COMMUNE (12 points)

Energy Observer

Mise en situation

« Energy Observer » est le premier navire à hydrogène visant l'autonomie énergétique. Il ne dégage aucune émission de gaz à effet de serre ni particule fine lors de ses trajets. Cet ancien bateau de course a été reconditionné en navire du futur à propulsion électrique fonctionnant grâce à un mix d'énergies renouvelables (eau, vent, soleil) et un système de production d'hydrogène décarboné à partir de l'eau de mer.

L'étude et la conception des technologies embarquées ont été réalisées par le Centre d'Étude Atomique (CEA) de Grenoble. Le centre CEA de Grenoble consacre l'essentiel de ses recherches au développement des nouvelles technologies, dans les domaines de l'énergie, de la santé, de l'information et de la communication.

Ce navire permet d'éprouver et optimiser les nouvelles technologies à bord de son laboratoire flottant en milieu extrême. Les expériences sur le terrain doivent permettre de concevoir des applications futures et à grande échelle dans le domaine de la navigation maritime.

Les nouveaux enjeux écologiques pour le transport maritime

Le transport maritime achemine plus de 90% des marchandises dans le monde et plusieurs millions de personnes chaque année. Les gaz d'échappement des navires sont une source importante d'émission de gaz à effet de serre et de particules fines.

L'Organisation Maritime Internationale a approuvé en avril 2018 une stratégie de réduction des émissions de gaz à effet de serre (GES) produites par les activités du transport maritime. L'objectif est de réduire les émissions annuelles totales de GES d'au moins 50 % d'ici à 2050.

L'hydrogène comme vecteur d'énergie propre ?

Actuellement dans le monde, 95% de l'hydrogène est produit à partir d'énergies fossiles.

Le défi: développer une production d'hydrogène propre, à partir de l'électrolyse de l'eau ou grâce aux énergies renouvelables. On parle alors d'hydrogène « vert ». L'hydrogène permet de stocker à long terme les surplus d'énergies renouvelables pour pouvoir les réutiliser plus tard.

L'hydrogène « vert » peut être un moyen de répondre à un nouvel enjeu environnemental et de santé publique lors des liaisons fluviales et maritimes. Il permet de réduire les émissions de CO 2 et de diminuer le niveau sonore des navires en circulation.

Pour les liaisons fluviales et maritimes, le passage à un mode hybride batterie / hydrogène permet d'accroître les performances et d'assurer la continuité du service public rendu, tout en préservant la réduction sonore et l'absence de polluants atmosphériques.

Partie 3: La capacité de stockage d’hydrogène du bateau est-elle suffisante pour assurer deux jours de navigation ?

Energy Observer part pour un voyage d’essais entre St Tropez et Minorque. La première phase de fonctionnement (jusqu’au coucher de soleil) se déroule de jour et il n’y a aucun vent. Le bateau fonctionne sur ses batteries avec l’apport d’énergie extérieure due à l’ensoleillement. Il s’agit du fonctionnement « éco » pendant lequel le système ne produit pas d’hydrogène.

3.1

Sur le document réponse DR3, cocher tous les flux d’énergie en jeu lors de cette première phase de fonctionnement (« éco » de jour sans vent):

3.2

À l'aide du diagramme de définition des blocs DT2 et des éléments de la question précédente, compléter le tableau descriptif DR4 de cette chaîne de puissance:

Fonction · Sous-système · Type d’énergie en entrée · Type d’énergie en sortie · Rendement

Produire · · Rayonnement solaire · · —

Alimenter · · Chimique · · —

Distribuer · Variateur · Électrique · Électrique · 0,9

Convertir · · Électrique

Agir · · Mécanique · Hydraulique · 0,6

3.3

Après le coucher du soleil et jusqu’à 3 heures du matin, le bateau est propulsé uniquement à l’aide de l’énergie des batteries. Il s’agit de la deuxième phase de fonctionnement décrite dans le document DR5. Cocher tous les flux d’énergie en jeu lors de cette deuxième phase:
