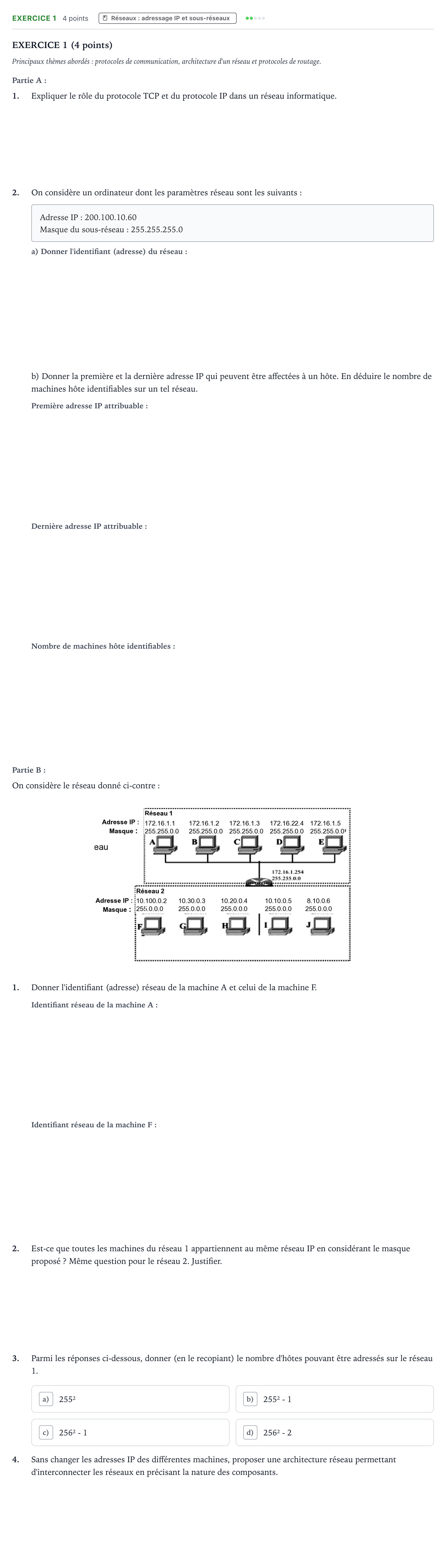

Exercice 1 · Bac Numérique et Sciences Informatiques Métropole 1 remplacement 2021

EXERCICE 1 (4 points)

Principaux thèmes abordés: protocoles de communication, architecture d'un réseau et protocoles de routage.

Partie A:

1.

Expliquer le rôle du protocole TCP et du protocole IP dans un réseau informatique.

2.

On considère un ordinateur dont les paramètres réseau sont les suivants:

Adresse IP: 200.100.10.60

Masque du sous-réseau: 255.255.255.0

b) Donner la première et la dernière adresse IP qui peuvent être affectées à un hôte. En déduire le nombre de machines hôte identifiables sur un tel réseau.

Partie B:

On considère le réseau donné ci-contre:

1.

Donner l'identifiant (adresse) réseau de la machine A et celui de la machine F.

2.

Est-ce que toutes les machines du réseau 1 appartiennent au même réseau IP en considérant le masque proposé ? Même question pour le réseau 2. Justifier.

3.

Parmi les réponses ci-dessous, donner (en le recopiant) le nombre d'hôtes pouvant être adressés sur le réseau 1.

)

4.

Sans changer les adresses IP des différentes machines, proposer une architecture réseau permettant d'interconnecter les réseaux en précisant la nature des composants.
